1. 概述

1.1. 编写目的

技术方案根据当前电子信息系统技术发展的现状和趋势，针对用户的使用需求，全面地说明系统建设的设计思路，明确系统建设的目标和主要功能，确定系统的体系结构和设备组成。

1.2. 设计原则

本方案在系统设计时遵循“先进、实用、安全、稳定、可靠性、开放、标准性、经济性、可扩展、兼容性、易操作、易维护性”的基本原则和建设思路。

a) 先进性和成熟性

硬件平台建设采用先进的显示和控制系统设备，完成综合显示调用应用功能。系统硬件平台集中使用了各类高端数字处理技术，符合业内的国家标准，可以在在相当长的一段时间内保持系统技术体制不落后，并具有较大扩展余地。

b) 稳定性和可靠性

硬件平台的稳定性和可靠性是整个管理信息系统能够长时、持续、正常运行的根本保证，同时也是衡量系统建设质量的重要依据。硬件平台设计时，通过优选高质量品牌设备，对关键设备/链路进行冗余备份，加强标准化、规范化施工建设等措施提高硬件平台的稳定性和可靠性。

c) 扩展性和兼容性

系统必须具有良好的可扩展性和可扩充性；当系统规模扩大，系统必须能够通过适当增加模块和相应设备，就能够适应要求，达到良好效果不会造成浪费；系统设计还要考虑不同设备、不同分系统之间具有良好的兼容性。

d) 开放型、标准性、经济性和实用性

硬件平台遵循开放、标准的设计原则，选用的设备、技术、体制均要符合开放系统的标准。通过满足开放性要求，达到硬件平台可互换性的设计目的。同时，设备不盲目追求高档，而是在高可靠、先进的前提下切实满足实用要求，既避免浪费，同时也提高了系统建设的经济性。

1.3. 指导思想

技术方案根据当前电子信息系统技术发展的现状和趋势，针对用户的使用需求，力求全面符合系统建设的总体设想，满足系统建设的目标和主要功能，确定系统的体系结构和设备组成，提出具体的项目工程实施组织安排。技术设计、建设与测试中要贯彻以下指导思想：

a) 按照系统发展设想，本着实用、可靠和先进的原则进行系统体系结构设计，充分考虑长远发展和业务类型，统一设计、构建先进的基础设施平台；

b) 重视规范化、标准化设计，采用现行技术体制、通用接口和数据标准，具备与现有系统互通、互联、互操作和综合集成的技术能力，提高系统的可用性、兼容性和可维护性；

c) 软件、硬件、安全保密等建设严格遵循现有系统的技术体制和标准规范，吸纳其他优秀成果，优化利用现有的存量资源；

d) 工程建设坚持质量第一，从硬件设备选型、配置和集成的各个环节严把质量关，确保系统的稳定可靠。

2. 系统总体规划

2.1. 技术体制

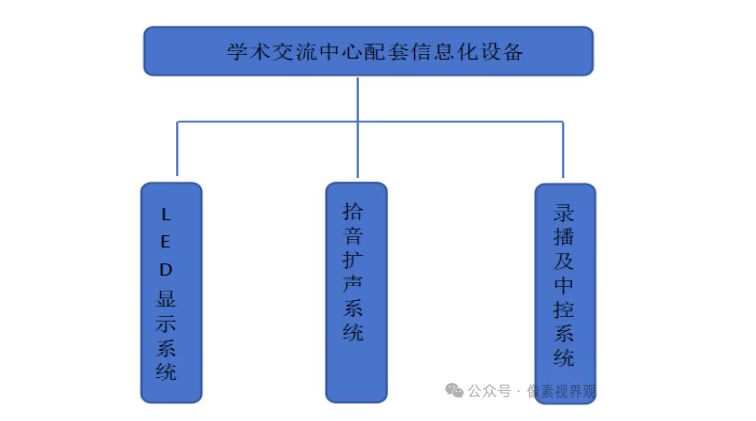

为了满足系统的功能需求，以LED 显示系统、拾音扩声系统、教学录播系统等硬件技术平台构成其硬件设备体系，具体如图1所示。

图1 硬件设备体系

2.2. 系统组成

图2 系统组成图

2.3. 系统拓扑

图3 系统拓扑

3. 系统设计

学术交流中心计划设计LED 显示系统、拾音扩声系统、教学录播系统。

3.0.1. LED 显示系统

3.0.2. 显示分系统

依据国家相关法律规章、国家和行业相关标准、相关研究成果等资料进行规划设计，具体如下：

l《LED显示屏通用规范》　SJ/T 11141-2025

l SJ/T 11281-2025  LED显示屏测试方法

lGY/T 155-2000高清晰度电视节目制作及交换用视频参数值

l符合最新版中国电磁兼容性（EMC）标准要求

lGY/T155-2000高清清晰电视节目制作及交换用视频参数值

l《UTP电缆芯线定义》　　 ANSI/TIA-568-E

l《电磁兼容》　　GB/T 17626.30-2023

l《计算机信息系统安全保护等级划分准则》 GB17859-1999

l国际电工学会标准　　IEC

l国际标准化组织标准　　ISO

l国家标准《建筑物防雷设计规范》　　GB50057-2010

l《民用建筑电气设计规范》

l《民用建筑电气设计规范》　　JGJ16-2008

l《建筑设计防火规范》　　GB50016-2014

l《电气装置安装工程接地装置施工及验收规范》　GB50169-2016

l《计算机机房设计规范》　　 GB50174-2017

l《低压配电设计规范》　　 GB50054-2011

主屏采用间距P1.25 的 LED 显示屏，面积约 73.1㎡，用于显示教学主体内容；主屏两侧各设置一块辅屏，面积共约25.92㎡，用于辅助显示教学内容；会标屏安装在报告厅上方，面积约9.7㎡，用于显示教育主题、会标等信息。LED显示大屏幕通过引入先进的智能技术，提升学术活动的效率和质量。可根据集控显示的需求，实现视频会议图像、学术交流等，为准确高效地开展教学训练、信息反馈等工作提供重要业务支撑。

3.0.2.1. LED显示系统部署

主要包括屏体、视频控制器、通信组件、配电系统和支撑结构等。

依据场地情况及使用需求，主LED显示系统采用点间距1.25mm LED屏。设计屏宽11.4m，高6.4125m，采用全前维护结构。

l有效显示面积73.1m2；

l分辨率：（W）9120×（H）5130点

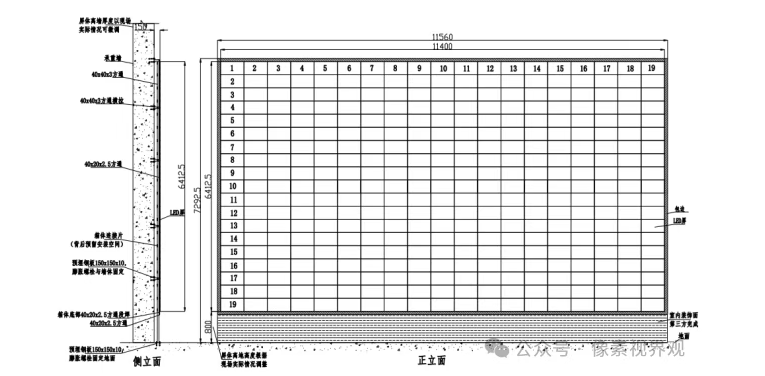

图3-1-1-1 LED显示屏正立面图

两侧辅屏系统采用点间距1.25mm LED屏。设计屏宽4.8m，高2.7m，采用全前维护结构。

l有效显示面积12.96m2；

l分辨率：（W）3840×（H）2160点

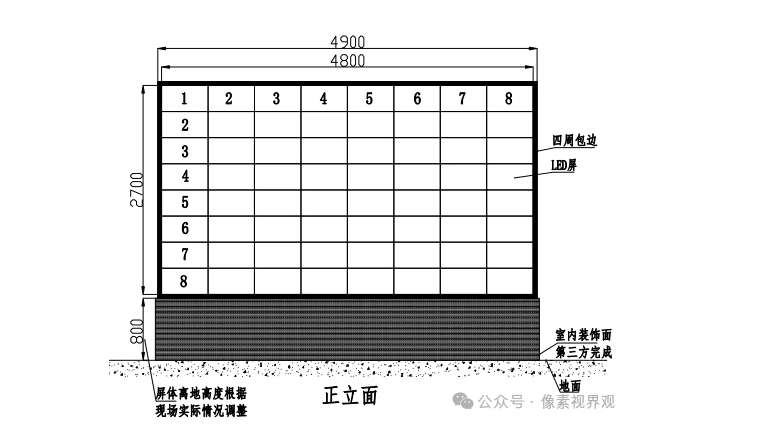

图3-1-1-2 LED显示屏正立面图

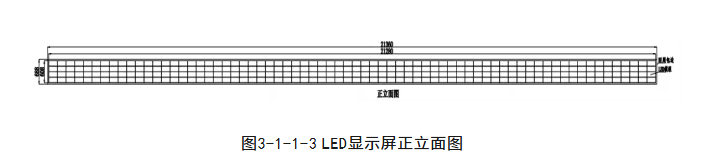

条屏系统采用点间距4.75mm LED屏。设计屏宽21.28m，高0.608m，采用全前维护结构。

l有效显示面积12.94m2；

l分辨率：（W）4480×（H）128点

3.0.2.2. 系统拓扑图

屏体由多个超高分辨率的拼接区域拼成，并形成一个整画面。

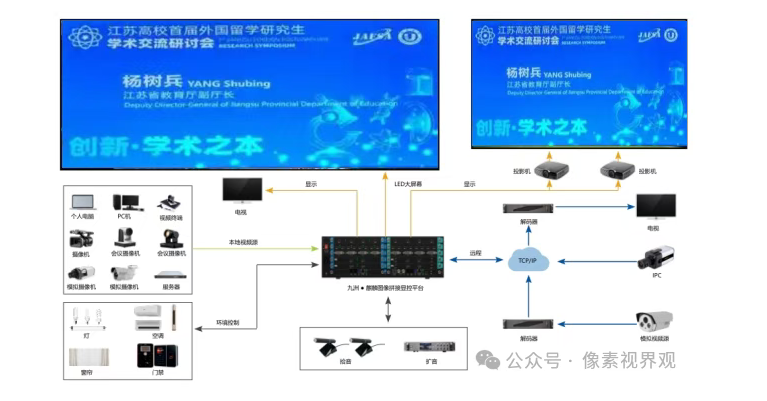

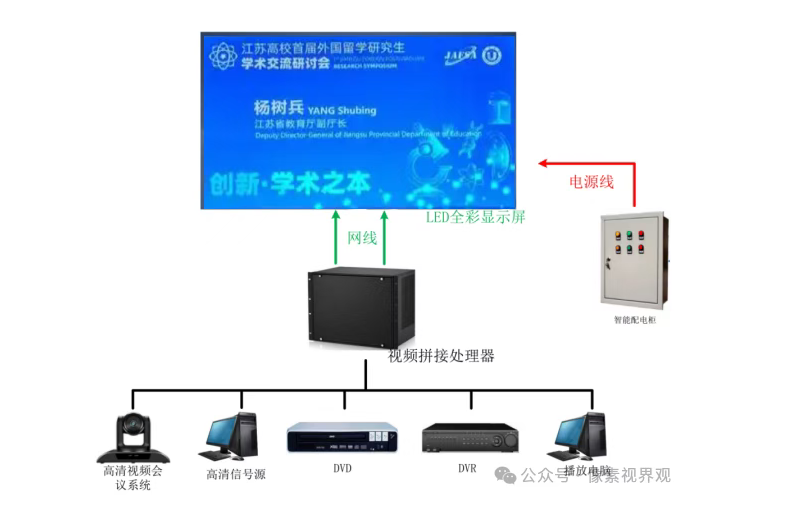

图3-1-1-4 显示分系统拓扑图

3.0.2.3. 显示模式

屏体既可显示全屏画面，又可灵活根据需求设置多种显示模式，为标准16:9显示模式。

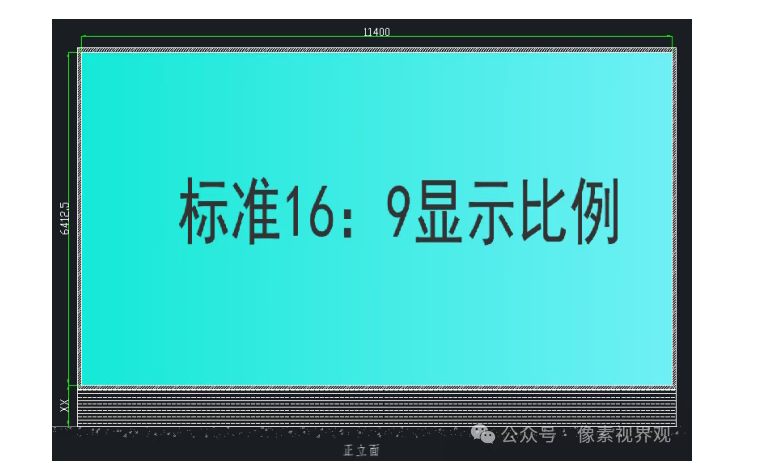

图3-1-2-3 标准16:9显示模式

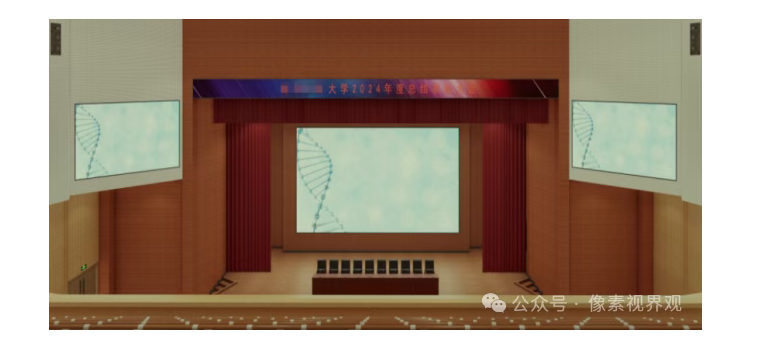

图3-1-2-4 显示分系统效果图

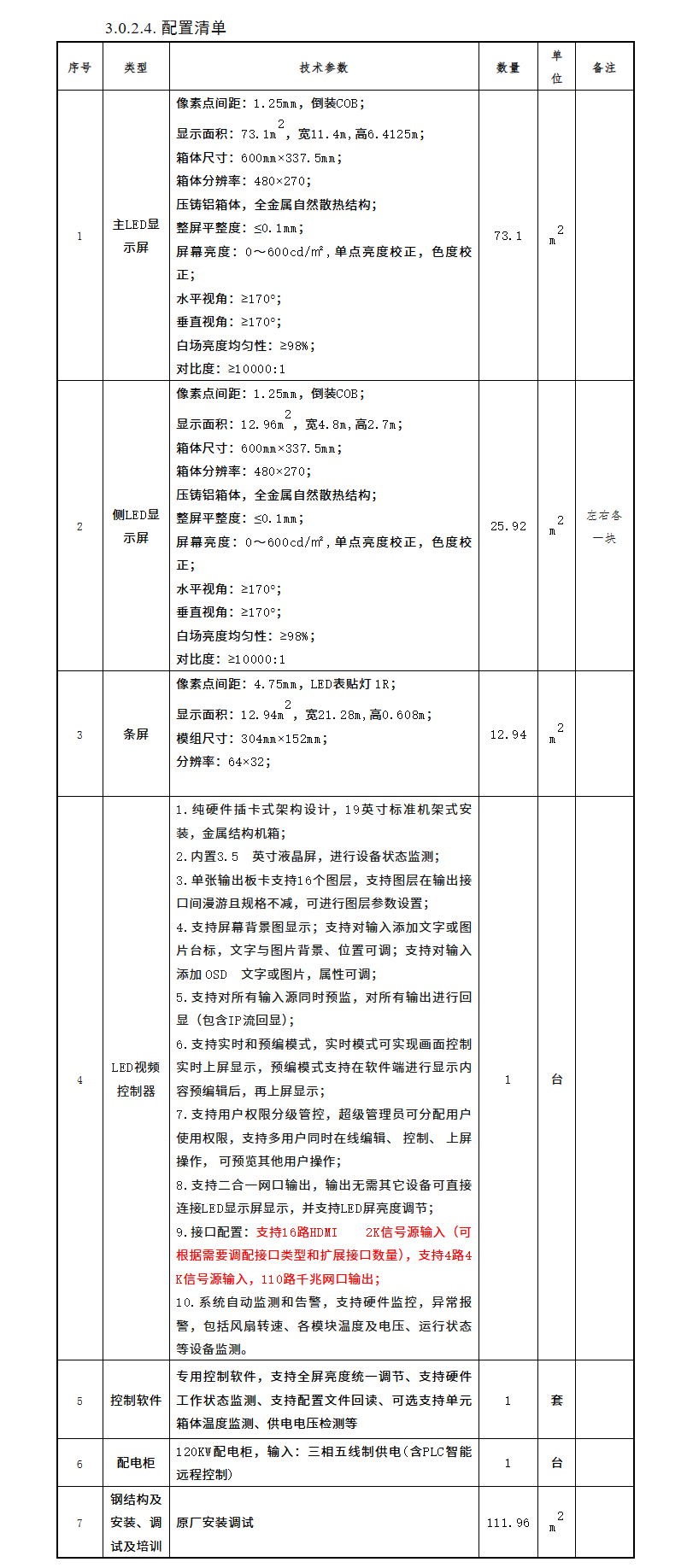

3.0.3. 拾音扩声系统

本项目报告厅专业扩声系统的主要设计依据，如下：

ØGBT 28049-2011《厅堂场馆扩声系统设计规范》

ØGYJ25-86《厅堂扩声系统的声学特性指标》

ØGB 4959-95 《厅堂扩声特性测量方法》

ØGBJ 76-84 《厅堂混响时间测量方法》

ØWH/T 18-2003《演出场所扩声系统声学特性指标》

ØJGJ/T 16-92 《民用建筑电气设计规范》

ØGB/T 14476-93 《客观评价厅堂语言可懂度的“RASTI”法》

ØGB/T50314-2000《智能建筑设计标准》

ØGB/T50311-2000《建筑与建筑群综合布线工程设计规范》

ØGB/T50312-2000《建筑与建筑群综合布线系统工程验收规范》

ØGB50259-96《电气装置安装工程电气照明装置施工及验收规范》

ØGB50169-92《电气安装工程接地装置施工质量验收规范》

ØGBJ 232 《电气装置安装工程施工及验收规范》

ØGB 50300 《建筑工程施工质量验收统一标准》

ØGB 50303 《建筑电气安装工程施工质量验收规范》

ØGB/T126661/6/90电缆的耐燃性考核标准

Ø国家关于电器设备使用的其他有关标准。

2.2 系统设计指标

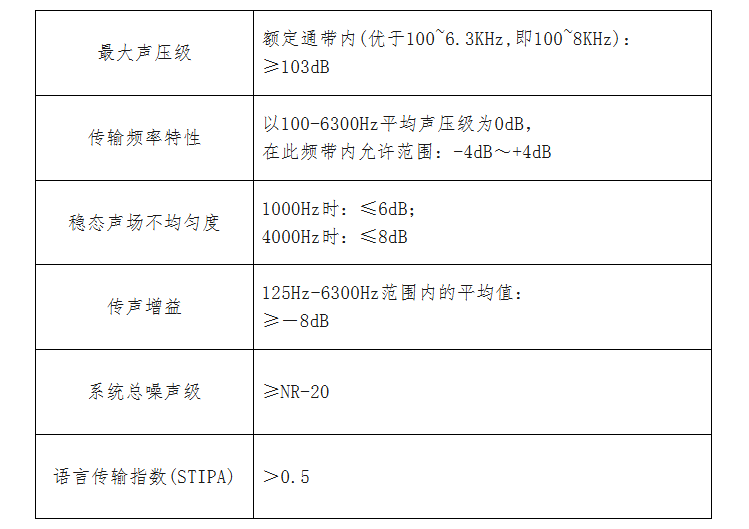

本项目报告厅专业扩声系统参照国家标准GBT 28049-2011《厅堂场馆扩声系统设计规范》中的厅堂（多用途类）的一级标准，主要设计指标如下：

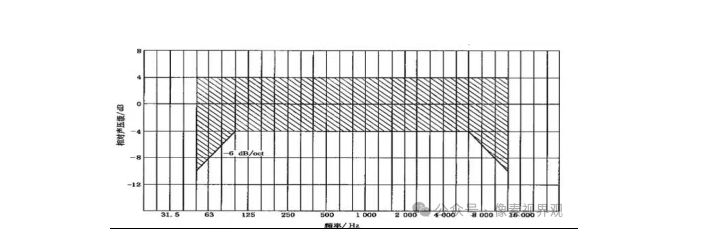

厅堂(多用途类)一级传输频率特性范围

2.3系统设计效果

1.保证全场有较高的语言清晰度，并能长时间提供足够的声压；

2.全场各个位置无明显回音、颤动回声和声聚焦等音质缺陷；

3.扬声器声音覆盖服务区内，声音与频响覆盖均匀；

4.系统的使用功能满足会议，报告，演出，活动以及影视放映等多种使用场景；

5.扩声系统在正常运行时，各项指标均能达到国家标准厅堂扩声系统指标。

6.设计多种处理系统保护措施，保证音响系统长期处于稳定可靠的工作状态和在意外情况下迅速有效保护音箱和音响系统的设备不受破坏。

2.4系统设计构思

2.4.1扩声系统的选型与布位

为达到上述设计指标与功能要求，本项目报告厅专业扩声系统采用集中式和分散式相结合的设计思路，以在提供声压级足够大的前提下，保证厅内声压级的分布均匀，语言清晰度，传声增益以及传声频率特性。

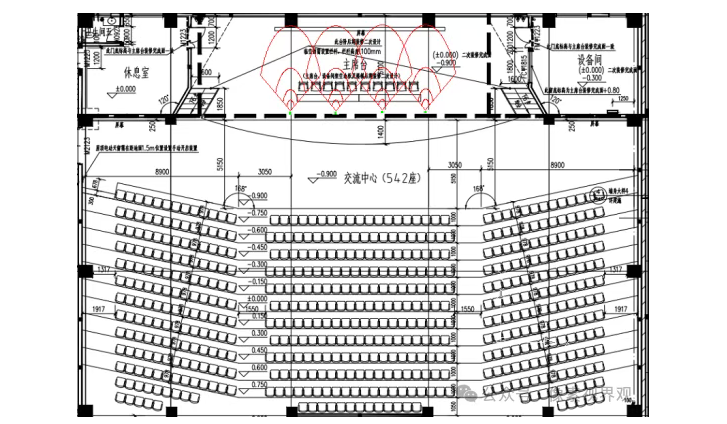

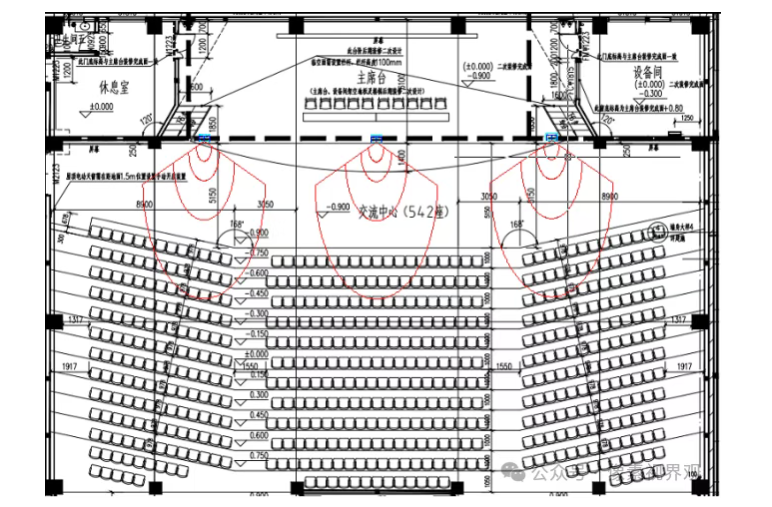

主扩线阵扬声器点位及声场覆盖示意图

如上布位图所示，考虑到本项目报告厅的实际情况，为尽可能减少厅内反射声及厅内最远处及整体声压级满足多功能厅堂的一级标准，系统主扩音箱采用左中右声道三组线阵列扬声器集中扩声的方式。主扩线阵每组采用6+0的组合方式，即6只全频线阵列扬声器的组合。

据系统选型，左右声道主扩全频线阵扬声器的主要参数为：额定功率为350W，灵敏度为100dB，连续声压级为125dB；6只全频线阵扬声器线性叠加的连续声压级可达到1257+7.8dB=132.8dB，本项目报告厅坐席区的长为14米，据室内声压级衰减公式SPL’=20lg（D）（D为厅堂坐席区的深度），所得：主扩线阵扬声器组投射至坐席区最远处(14米)的声压级衰减为=132.8-23=109.8dB,所投射的区域满足GBT 28049-2011《厅堂场馆扩声系统设计规范》中的厅堂（多用途类）的一级标准（最大声压级≥103dB），并留有6.8dB的余量；

另外在台口左右侧嵌入式安装两只双十八的超低音扬声器，对多功能厅的整体频率响应的低频范围和下潜深度进行补充和加强，以满足演出和影视放映的需要。

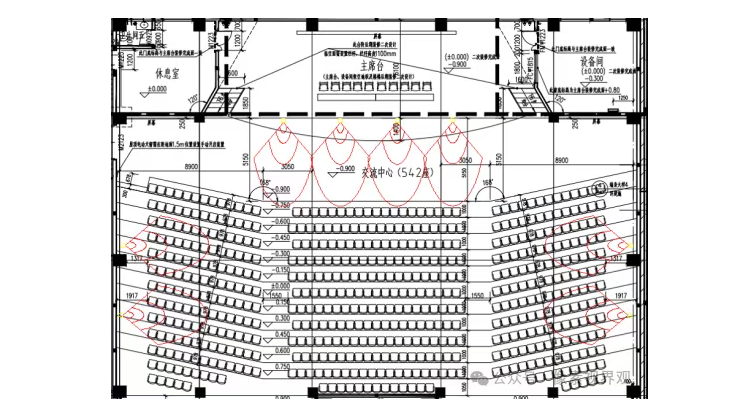

台唇扬声器,一层池座补声扬声器点位及声场覆盖示意图

另外考虑到本项目报告厅的厅内净高较高，为保证前排声压级和中后场声压级的不均匀度满足多功能厅堂的一级标准，并使得前排坐席区在声像听位上的统一和一致性，于台口处均匀嵌入安装四只全频扬声器，该台唇扬声器的选型主要参数为：额定功率为250W，灵敏度为97dB，连续声压级为121dB；据室内声压级衰减公式SPL’=20lg（D）（D为厅堂坐席区的深度），所得：台唇扬声器投射至前场坐席区最远处(8.2米)的声压级衰减为=121-18=103dB,所投射的区域满足GBT 28049-2011《厅堂场馆扩声系统设计规范》中的厅堂（多用途类）的一级标准（最大声压级≥103dB）；

另考虑到本项目报告厅的厅内宽度较宽约31米，在厅堂一层池座区域左右两侧各壁挂安装两只侧补声扬声器，并对侧面坐席区的声压均匀度进行补偿，以及对补声扬声器的延时进行调整，达到两侧坐席区在听感上与其他区域的一致性。

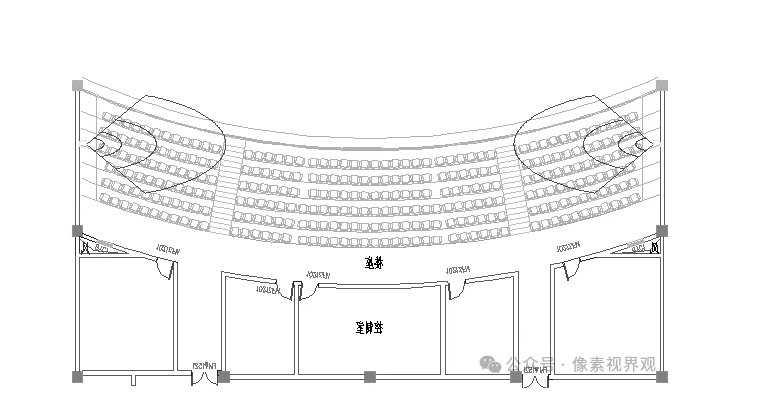

二层楼座环绕扬声器点位及声场覆盖示意图

本项目报告厅设置有二层楼座区域，楼座坐席区的深度为8米，宽度约31米；在楼座区域的左右两侧和后侧各壁挂安装两只补声扬声器，对此区域的声压均匀度进行补偿，并可通过对补声扬声器的延时进行调整，达到楼座区域在听感上与其他区域的一致性。

舞台流动返听扬声器的点位及声场覆盖示意图

本项目报告厅舞台的台口宽为19米，舞台深度为6米，该返听扬声器的选型主要参数为：额定功率为400W，灵敏度为98dB，连续声压级为124dB；另据室内声压级衰减公式SPL’=20lg（D）（D为厅堂坐席区的深度），所得：返听扬声器组投射至舞台区最远处(9米)的声压级衰减为=124-16=108dB,所投射的区域满足GBT 28049-2011《厅堂场馆扩声系统设计规范》中的厅堂（多用途类）的一级标准（最大声压级≥103dB），并留有5dB的裕量。

2.4.2专业扩声系统的系统示意图

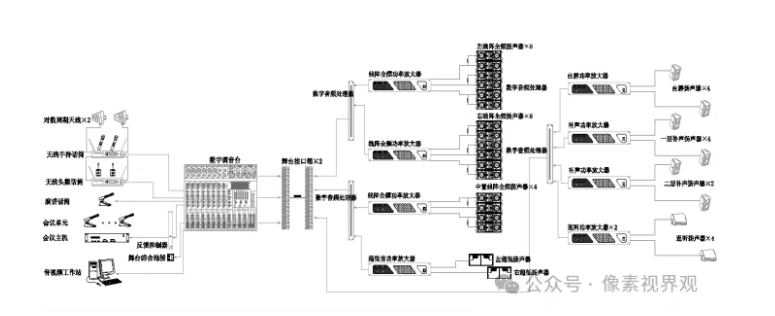

报告厅专业扩声系统示意图

如本报告厅的专业扩声系统示意图所示，为满足本项目扩声系统在传输频率特性，传声增益及语言传输指数等方面满足厅堂（多用途类）的一级标准，共采用了三台带DSP音频处理功能的数字功放以及三台音频处理器对所有音箱的EQ，相位，分频及延时方面进行调节和优化。

其中，左声道线阵全频扬声器，右声道线阵全频扬声器共用一台音频处理器；

中置声道线阵全频扬声器，超低音扬声器共用一台音频处理器；

台唇扬声器，补声和返听扬声器共用一台处理器；

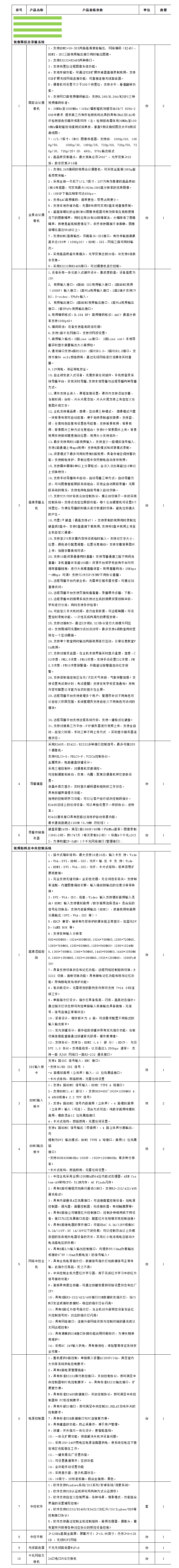

3.0.3.2. 教学录播系统系统

本项目报告厅布设有录播系统和中央控制系统。

其中，录播系统包括高清摄像机，录播主机，存储服务器，导播键盘等主要硬件设备。录播系统可实现对各类学术会议，报告，演讲等活动进行实时的音视频录制，存储和回放点播等，可让参加学习活动人员进行课后查看，巩固加强学习和自主学习，也可让授课老师分析自身教学的情况，查漏补缺，调整教学策略。

其中，中央控制系统包括网络中央控制主机，电源继电控制器，触控平板，无线路由器，交换机等主要硬件设备。中央控制系统可实现对各种音视频硬件设备的管理控制，例如对视频矩阵进行切换，音频矩阵进行切换，应用场景调用，电源继电器的开合，以及电动窗帘等方面的控制。

3.2 系统示意图

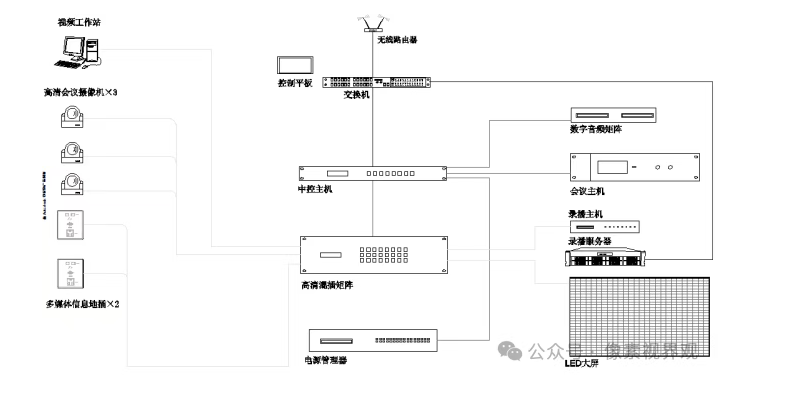

录播及中央控制系统示意图

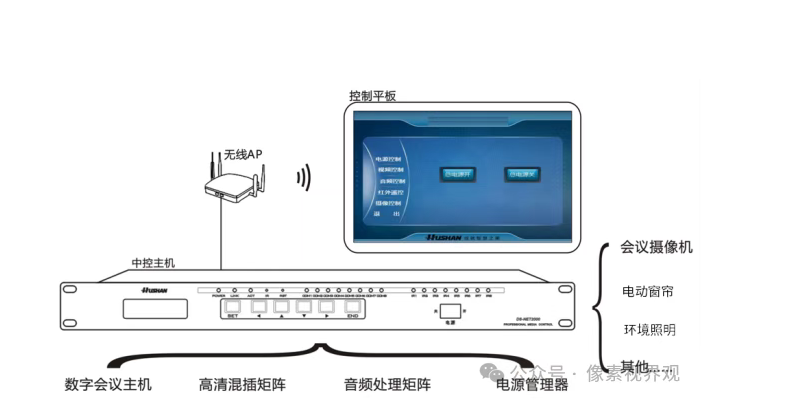

3.3中央控制系统主要功能

1.对音频系统的控制

可对音频系统中的控制设备（数字调音台）以及处理设备（数字音频矩阵）进行场景模式调用，音量大小控制以及系统静音方面的控制；

2. 对数字会议主机的控制

可通过控制数字会议主机与会议摄像机联动实现发言者的视像跟踪功能，另外也可选择关闭视像跟踪功能，独立控制会议摄像机的转动、放大、缩小等功能；

3.对高清混插矩阵的控制

通过控制高清混插矩阵，实现视频源到显示设备的任意切换，并可通过自定义编程，在控制界平板上设置场景模式，进行快速调用和切换；

4.对电源时序器的控制

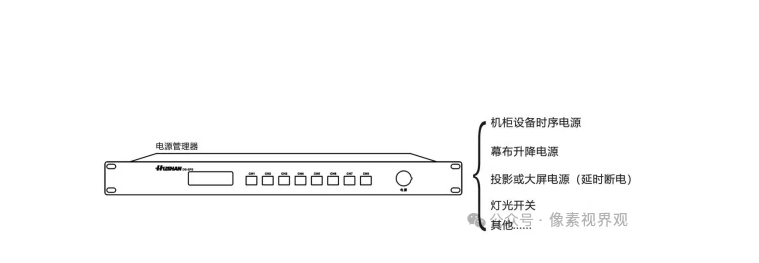

可通过对电源时序器的控制，实现用电设备的时序开机和关机，以及延时开机和关机等功能，以实现对用电设备的保护；

5.对智能灯光，电动窗帘以及空调等周边设备的控制

可通过对电源继电控制器的控制，实现对智能灯光的开闭，电动窗帘的开闭以及空调的开闭等方面的控制；

6. 支持Windows/IOS/Android系统的终端控制

可据用户需求在Windows/IOS/Android系统的平板终端上自定义控制界面，并支持编程图片，图形，文字，动画，2D/3D按键等个性化界面。

3.4 视频矩阵分配系统主要功能

本项目实际使用场景中布设有地插，视频工作站，高清摄像机，视频采集卡等视频源，同时存在HDMI，SDI，DVI等多种视频信号接口，存在多种视频源，多种视频接口与多个显示设备之间的矩阵分配关系，高清混插矩阵可灵活方便的对各种分配需求进行路由和切换，并可与中控系统配合，实现快速切换和场景模式调用。
