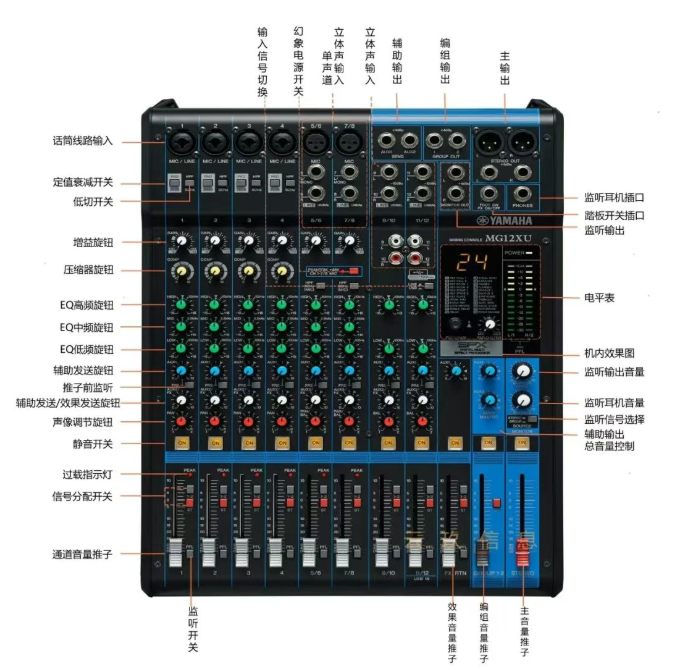

YAMAHA MG12XU模拟调音台图解说明

多种输入输出接口：

所有型号的单声道话筒/线路通道和XLR立体声通道上，都使用了高品质的Neutrik™平衡XLR插口。每个单声道输入口都配有combo插口，既可以连接话筒信号又可以连接线路信号。两组立体声输入口配有XLR和phone型接口，其中的XLR可以连接MIC信号，两个接收LINE信号的phone型口既可接收单声道又可接收立体声信号。(除了10通道型号)另外两个立体声通道的功能取决于型号:20通道型号上，XLR可以接收MIC信号，两个RCA接口可以接收单声道或立体声的LINE信号。而16通道和12通道型号上，两个phone型口能够将LINE信号接收为立体声。另外，每个立体声通道都带有2TR in (RCA 接口)，能作为CD机等外接声源的独立输入口使用。10通道型号配有附加的立体声通道，它具备一对phone型口，可以接收LINE信号。XU 型号上，任何通过USB线发送来的声源信号都可以分配到某一个立体声通道。对于主立体声输出口(XLR L/R, TRS phone型 L/R), MG系列调音台配备了多种输出接口组,包括GROUP OUT (TRS phone型), AUX/FX OUT (TRS phone型), MONITOR OUT (TRS phone 型L/R),和 HEADPHONE OUT (立体声输出)口，使用户能将输出信号选择为监听、主控等特定用途。
