音频线缆和接头知多少-19-音频线缆采购过程中的技术参数和注意事项2

弱电的信号线缆，如网线，同轴线，视频线等。看似线缆的技术指标没有多么高深，但是很多宣传的技术术语，很多负责采购的小伙伴未必知道什么意思，采购选择的时候往往迷信品牌很多忽视了技术指标的对比，

在线缆领域，无论是强电，还是弱电的信号线缆，中国的制作商都已经是妥妥的大玩家了。这得益于我们强大的工业基础，才有了现在各种精美，皮实耐用，且科技含量很高的中国本土线缆，本系列的文章也将横向对比国外大厂的线缆技术指标，看看我们本土的线缆是否还有差距。

本系列文章将从网线，同轴线缆，视频线缆，音频线缆，USB或者RS232等控制线缆的技术指标开始分析。当然我们还是会分开线缆的种类。本期我们就来继续介绍音频线缆采购过程应该注意哪些技术参数。

01.功率和截面积

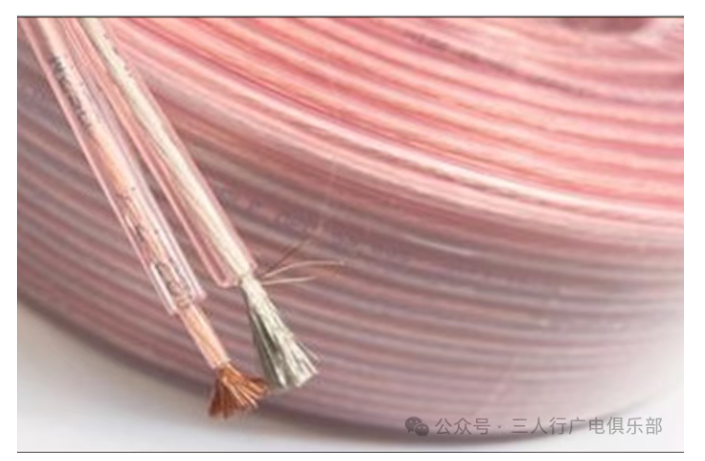

音频线缆出来传输弱电信号的音频信号线之外，还有一个比较大的种类就是音箱线，音箱线不仅要传输音频信号，还需要传输电信号过去。因此其在外表上相对音频信号线粗一些。关于粗细多少，就需要考虑功率和线径。

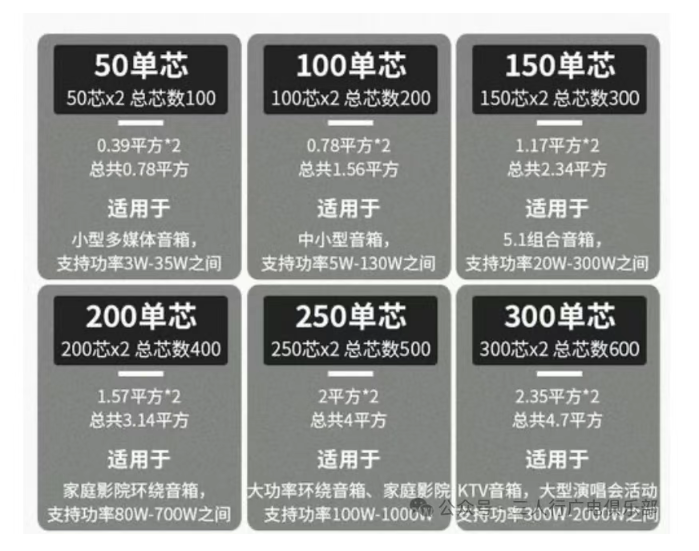

音箱线的横截面和功耗之间有一定的关系。但是这个导体的截面积一般都是用芯数来代替的。市面上常见的音箱线有100芯、200芯、300芯等规格。100芯线指的是单根导线由100股细线组成，而不是两根加在一起有100股。芯数越多，效果越好，但价格也越高。一般来说，100W的音箱在导体截面积上来说就是1平方或者100-150芯的无氧铜音箱线即可；200W的音箱选用1.5-2平方或者200-300芯的无氧铜音箱线；300W到500W的音箱则选用2.5-3平方的音箱线就足够了。

另外如果用到的音箱线距离越远，还需要进行适当的加粗。如果是纯正进口的美国音箱线，通常会采用美国AWG标准，AWG值表示的是导线的直径，以英寸为单位。你可以在网上找到AWG和相应横截面的对照表，找到对应的数值。我们本系列文章也可以查到AWG的介绍。

02.音频传输系统中阻抗匹配

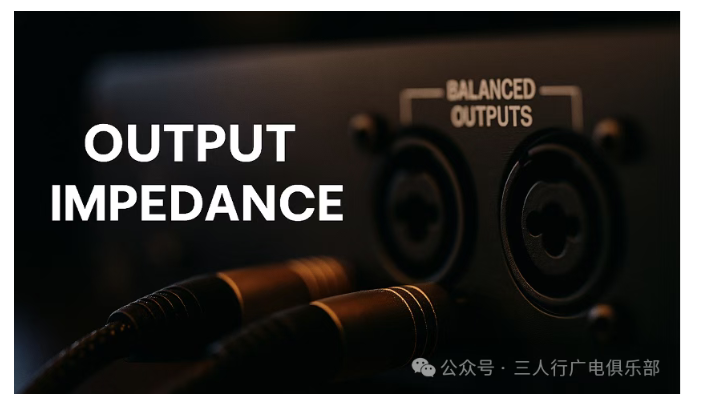

阻抗在音频系统电路中的应用与理解至关重要。当音频信号在电路受到电压作用时，阻抗便是对其中交流电的抵抗力进行度量的关键指标。

阻抗匹配是音频系统设计中的一项关键技术，它关注的是如何优化信号在设备间传递的效率和质量。不同于传统的电力传输系统需要严格匹配阻抗以实现最大功率传输，现代音频系统更注重电压传输的准确性，因此采用了不同的匹配策略。

阻抗匹配并非简单地让设备间的阻抗值相等，而是在特定应用场景下寻找最佳的阻抗比例关系。在大多数音频应用中，理想的阻抗匹配是让信号源(输出端)的阻抗远低于负载(输入端)的阻抗，这种关系被称为"电压匹配"或"桥接匹配"。

在实际应用中，有一点需要特别注意。当我们将高阻抗输出直接接入到低阻抗麦克风电平输入时，这往往会导致前置放大器过载。这种过载情况不仅会引发信号失真，甚至可能损害前置放大器的电路。

在专业音频领域比较常见的75欧姆和600欧姆阻抗。但是在民用领域的阻抗就比较多了，下表是一些常见的设备的阻抗说明。

特征阻抗（Characteristic impedance），并非直流电阻或交流阻抗，而是长线传输中的关键概念。特性阻抗在高频信号传输中，指信号线与参考平面间形成的电流等效电阻，重要概念在于长线传输过程中电场建立导致的电流。

特性阻抗受材料介电常数、线缆的结构尺寸等因素影响，与线缆长度无关。这些因素包括塑料的介电常数（与电容相关）、线缆的结构尺寸、屏蔽方式以及频率。值得注意的是，特性阻抗与线缆长度无关，可视为线缆上的恒定阻抗。比如我们经常说：话筒线的阻抗为50欧姆”，这里的阻抗实际上指的是特性阻抗。同样音频同轴线是特性阻抗是50Ω/75Ω，而常用的采用对绞线方式音频线缆的特性阻抗100Ω/110Ω/120Ω。

03.音频线缆和连接器的匹配

在选购音频线缆中一定要注意的是音频连接器的方式，音频连接器的种类比较多，之前我们都已经介绍过，因此在音频线缆选购之前，一定要确定好音频连接器，而音频连接器的类型取决于音频系统中设备上的接口类型。

音频连接器与音频线缆的连接就是涉及到音频接头，比如接头是三芯的TRS，那么选择音频线缆的选购的时候就要有三芯连接的方式。

同时还有需要考虑音频是平衡信号，还是非平衡信号，也是在采购音频线缆的时候要注意的。
