龚琳娜生日音乐会扩声系统调试回顾

8月1日是中国新艺术音乐创始人，女高音歌唱家龚琳娜老师的生日，我们在北京音乐厅为她办了一场题为《做自己，不忐忑》的音乐会作为生日Party。让我们先看一段音乐会视频（声音为调音台直出信号）。

让我们进入正题，本文会对扬声器系统的设置和调试过程进行回顾。

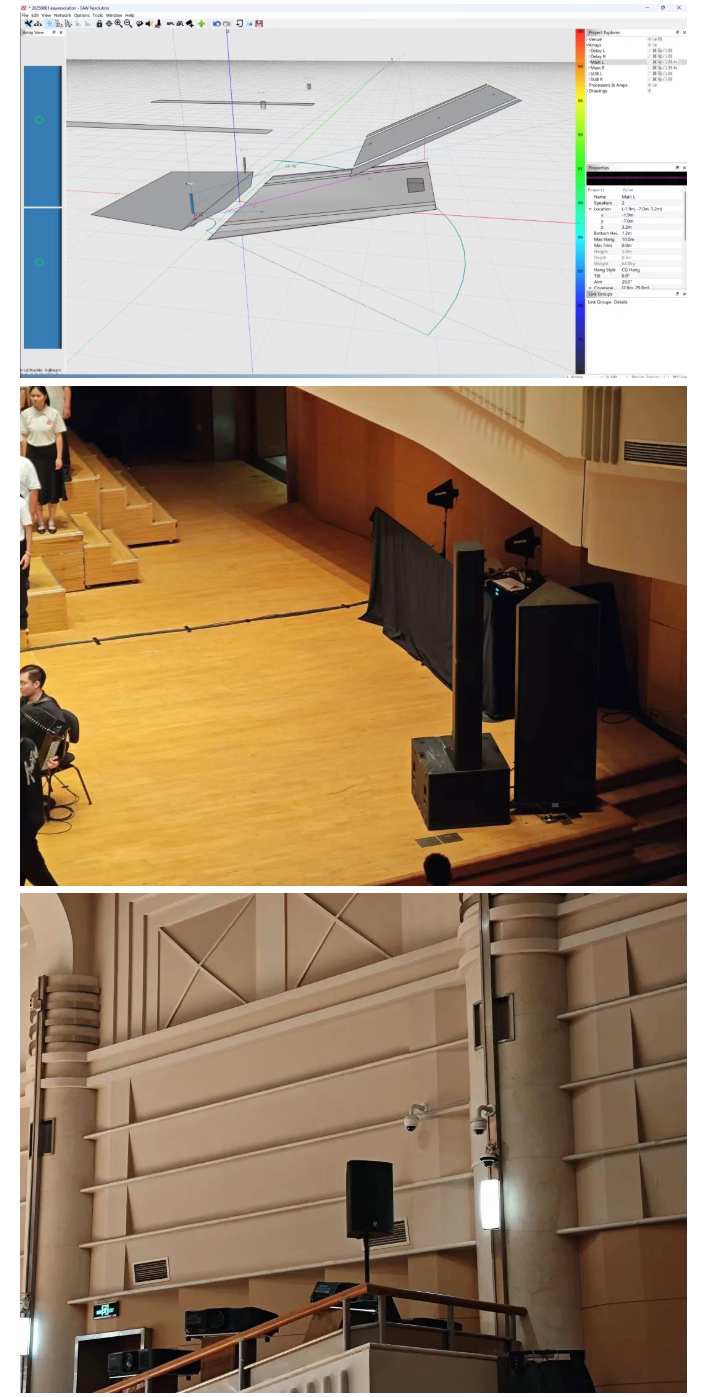

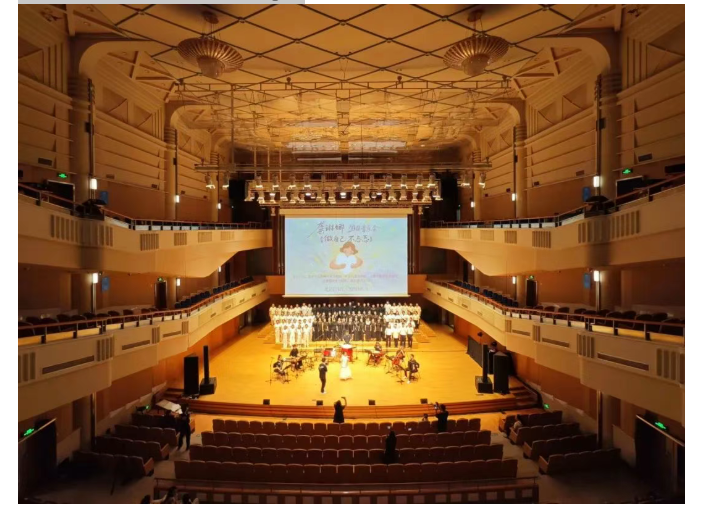

主扩扬声器使用了EAW自适应家族的AC6，一边两只堆叠安装在一只SBX118超低上，这套系统覆盖一层观众席。三层侧方观众席不开票，放置了两只EAW MKC120点声源来服务二层观众席，扬声器模型和照片如图：

自适应扬声器的声场覆盖是在控制软件Resolution里通过鼠标来调整的，具体原理过几天我转载一个之前写的文章，在此不赘述。在设定了初步的覆盖范围后，开始系统测量工作。

行业里不同的老师有不同的测量思路，我个人的习惯是把测试话筒放在场地中轴线上，从前向后测。放在中轴线主要为了验证左右扬声器的一致性，这能够说明很多问题：比如左右两侧主扩的安装和设置是否一致，调音台输出设置是否有误操作等。都可以通过这种方式进行检查。

北京音乐厅一层不大，18排座位，我们从第4排开始，隔3排放一次话筒，分别测左右主扩的响应。

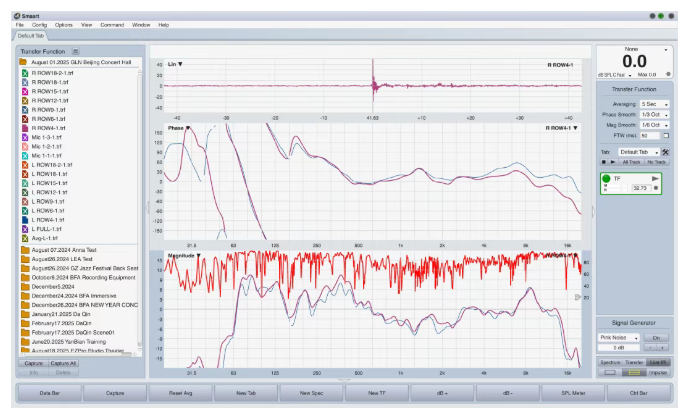

第四排，可以看到距离舞台较近，且位于音箱偏轴向，中低频还是比较集中的，对于落地系统很正常，要看高频是否有有效覆盖。（没有从第三排开始，是因为前三排计划用台唇补声音箱来覆盖。）

第六排，中低频略有下降，中高频基本和第四排一致。

第九排，低频和中频段的差距变小了。

第十二排，低频相比第九排又衰减了一点点。

第十五排，频响没有显著变化，但是Coherence显著下降了，说明音乐厅的混响能量开始产生更大的影响。

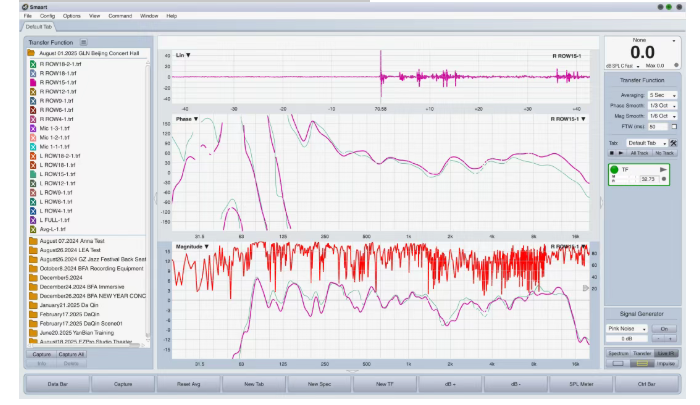

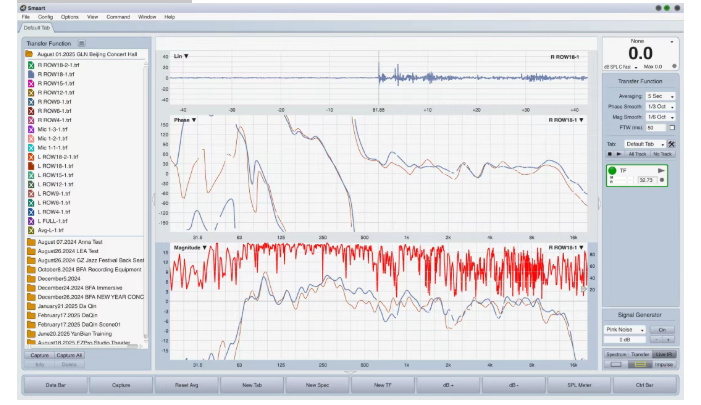

第十八排，这是调音师所在的位置，高频明显不足了，这里要说明一下，前面几排的测量话筒高度都是“坐高”大概1.2米，第十八排我们把测试话筒变为“站高”，大概1.8米，这两种高度测出来的高频响应本来就不同。另外一个原因就是初始设置对于后排的覆盖不足，所以我们调整了后区的覆盖距离，让能量能够投射到更远的位置，这样调音位的高频就起来了，如图：

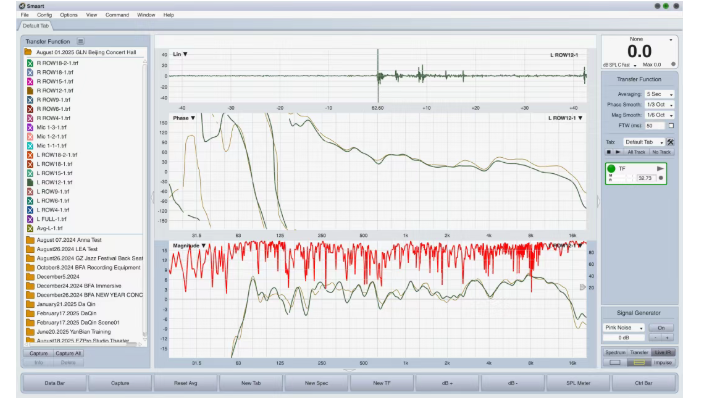

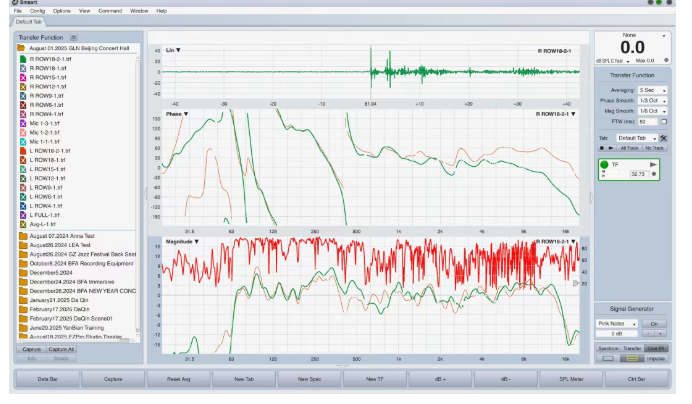

再放一张覆盖调整后第十八排的结果对比。

虽然直混比改善不大，但至少高频能量上来了，调音师对音色的判断不会出现太大的问题。

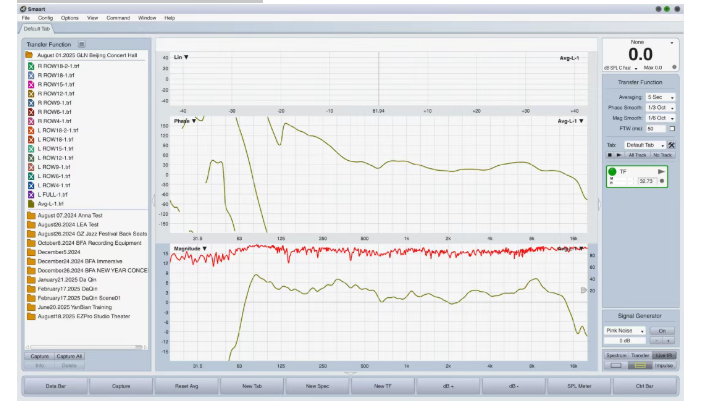

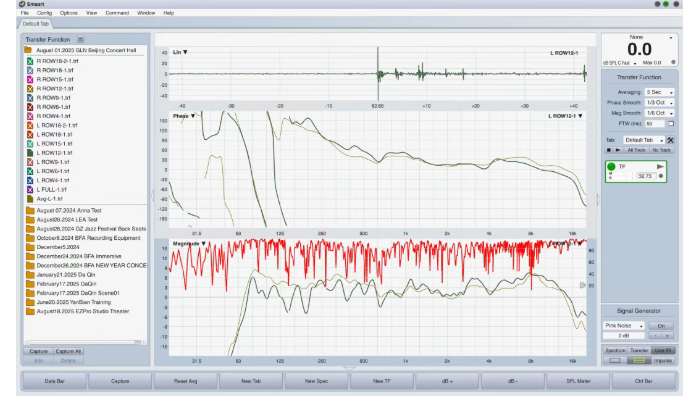

然后对上述曲线求平均，得到：

接着找到和平均曲线趋势最为一致的曲线，这里有两条，分别是第九排和第十二排，我们分别和平均曲线对比一下：

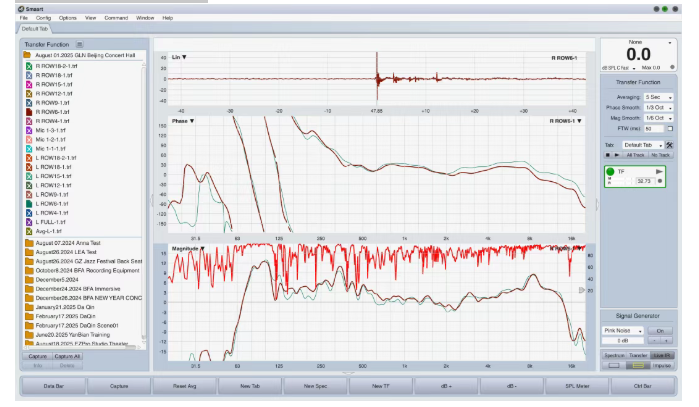

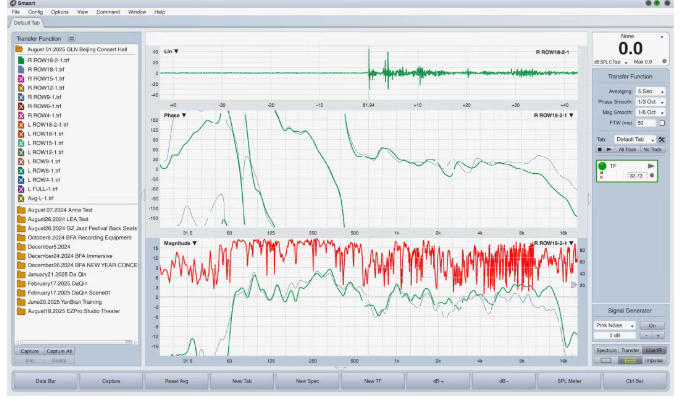

平均曲线和第九排曲线对比

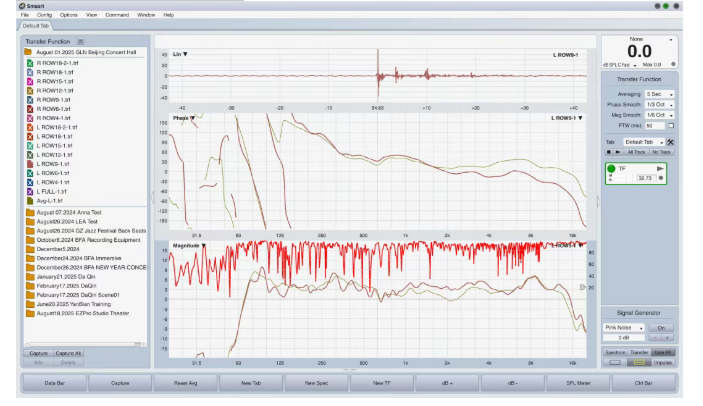

平均曲线和第十二排曲线对比

从趋势上来说，第十二排和平均曲线更接近，但我选择了第九排来做进一步的测量，以此位置为参考来调整EQ，原因是这个位置的Coherence更好，测量可信度更高。当然如果有时间，两个位置我会都试试（装台测试的时候已经快凌晨两点了，所以迅速做了决定）。

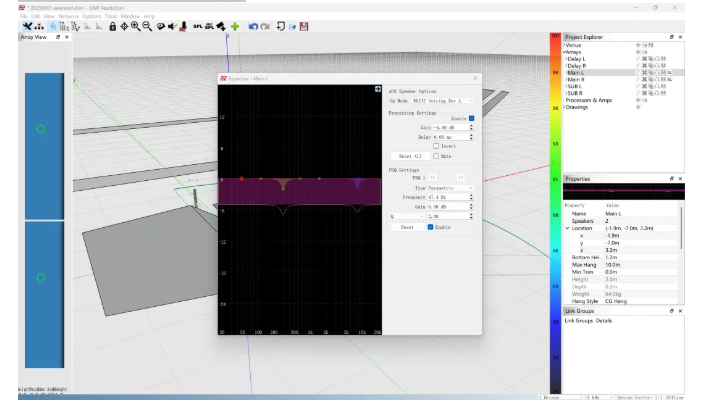

最后做的均衡给大家看一下：

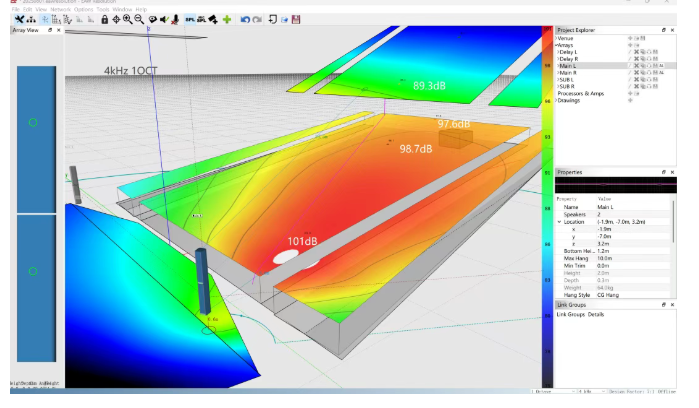

我们再回到Resolution看这个状态下的一层观众席覆盖是非常好的，和二层观众席在4kHz 1OCT能量下的隔离度几乎到了10dB，说明一层中高频几乎不影响二楼观众席。

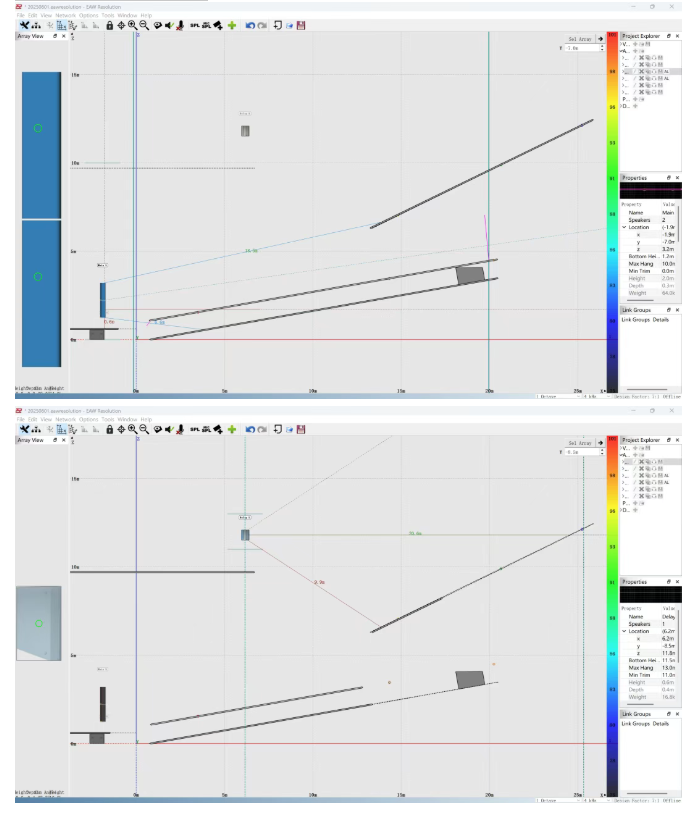

然后要决策的是二楼扬声器怎么加延时，我们看一下侧视图，AC6到二层观众席前排的距离是18.5米，MKC120到二层观众席前排的距离是9.9米（可以放大下面两张图，软件会给我们距离提示）。

这个位置是两组扬声器能量交叠最严重的，我们以此为初步参考位置，按照9米27ms的初始设置对二楼扬声器做延时处理。走台的时候天野老师操作调音台，我在二楼走来走去，微调延时，顺手拍拍照片。

整个系统调整大致思路就是这样，很多动作背后的原理比较复杂，还需要各位夯实基础，随机应变，不要完全依葫芦画瓢。

最后再放点图片花絮，大家都辛苦了！
