剧院介绍

1、剧场建筑简介

     剧场类建筑装修与传统装修项目对比

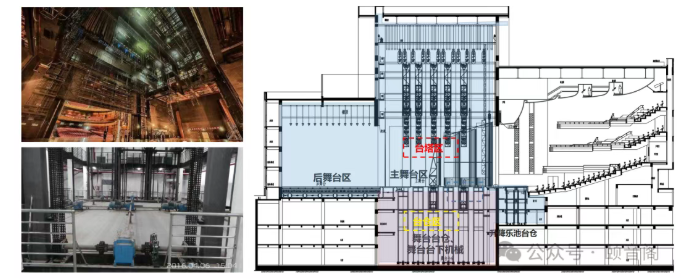

 专业大剧院的主要构成

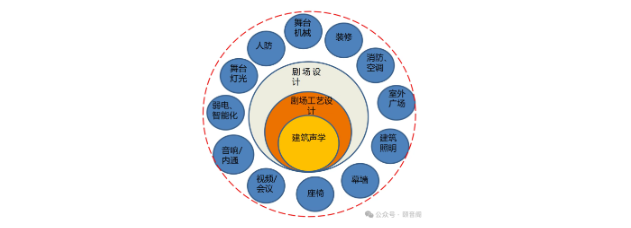

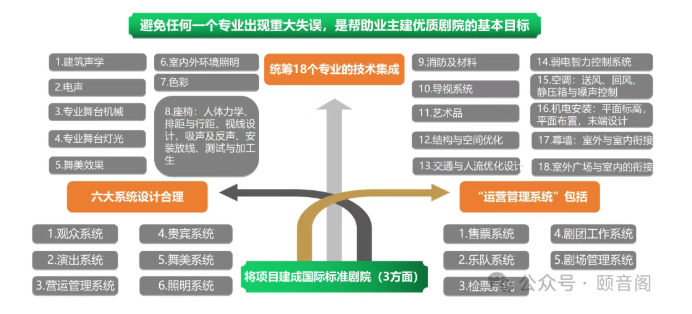

剧场设计是一个庞大的系统工程，可以称之为“技术密集型公共建筑”，主要涉及的专业：建筑、BIM、声学、消防、暖通、人防、幕墙、电气、给排水、舞台机械、装修、灯光、音响、导识、亮化（泛光照明）、弱电智能化、会议和视频系统等。

1.1、剧场建筑：歌舞剧(容积大、视线要求高；混响时间1.3s~1.6s；最远视距不宜大于33米)、话剧(语言类，清晰度要求高；混响时间0.9s~1.2s；最远视距不宜大于28米)、戏曲(音质要求高，饱满度；混响时间1.8s~2.0s；最远视距不宜大于28米)等三类戏剧演出。

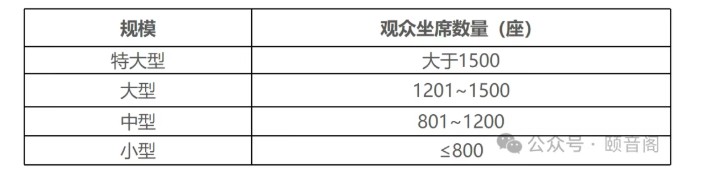

1.2、剧场建筑的规模应按观众座席数量进行划分。

1.3、剧场的建筑等级根据观演技术要求可分为特等、甲等、乙等三个等级（各个等级应保证最低限度的技术要求，便于设计和验收时区别对待；特等剧场是指代表国家的一些文娱建筑，如国家剧院，国家文化中心等。甲等剧场主要指代表省、直辖市的一些文娱建筑，乙等剧场主要指代表市、县的一些文娱建筑。一个剧场用类别、规模、等级三种划分）。

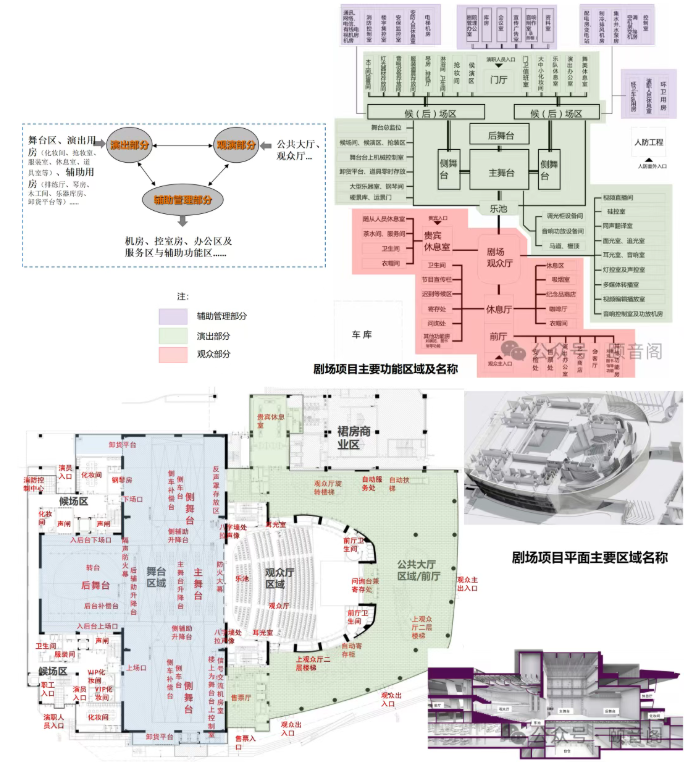

1.4、剧场的主要功能构成

2、剧场部分专业名词

2.1、 观众厅 auditorium    (观众观看演出的空间)。

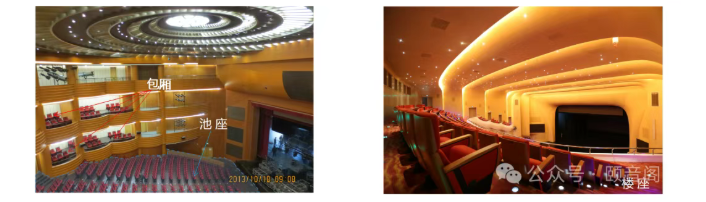

2.2、 池座 stalls    ( 首层观众席)。

2.3、 楼座 balcony     (首层观众席以上楼层的观众席)。

2.4、 包厢 box(in the auditorium)  (沿观众厅侧墙或后墙隔成小间的观众席)。

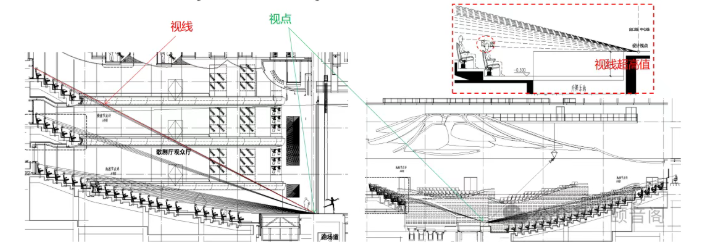

2.5、 视点 sightline point    （观众视线设计基准点）。

2.6、 视线 sightline     （观众眼睛与设计视点之间的连线）。

2.7、 视线超高值 exceeding value of vertical sightline    （后排观众视线与前排观众眼睛的垂直距离，简称C值）。

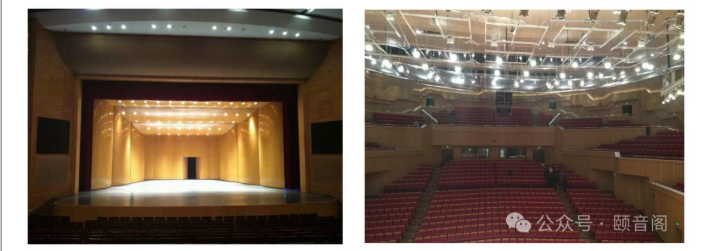

2.8、 舞台声反射罩 orchestral shell    (设置在主舞台上，用于改善自然声声场条件的声反射装置)。

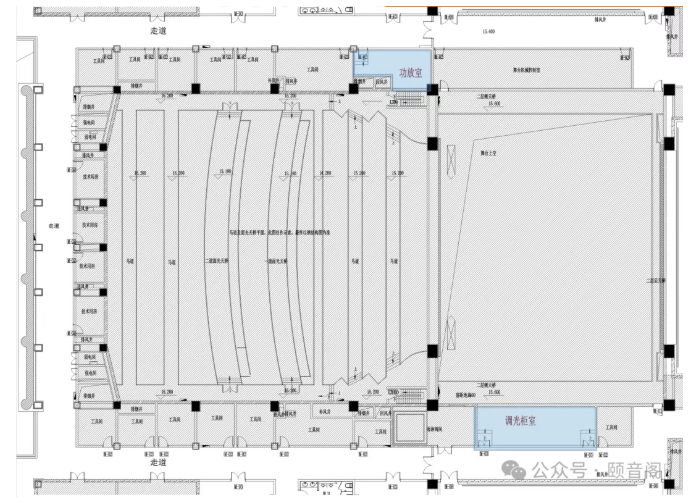

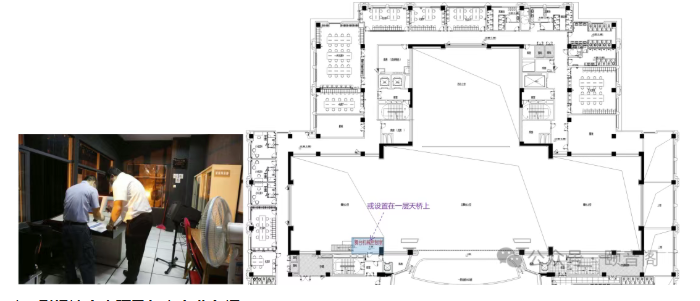

2.9、 功放室 power amplifier equipment room    (安放扩声功率放大器等设备的用房)。

2.10、 调光柜室 dimmer cubical room  (安放舞台调光柜等灯光控制柜的设备用房)。

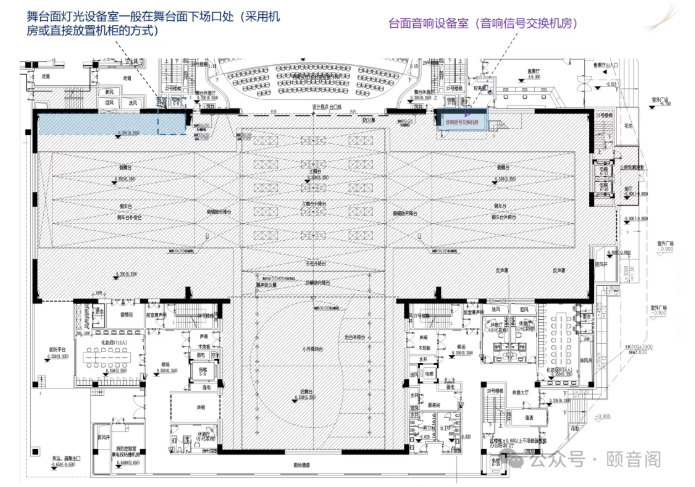

  2.11、 舞台面音响设备室 audio room at stage height level  (设置在舞台面，用于安放舞台音响机柜和存放流动扬声器等的设备用房)。

2.12、 舞台面灯光设备室 lighting room at stage height level  (设置在舞台面，用于安放舞台灯光机柜等的设备用房)。

     2.13、 台下舞台机械电气柜室 under stage equipment electri-cal cabinet room (安放台下舞台机械电气柜的设备用房)。

   2.14、 台上舞台机械电气柜室 upper stage equipment electri-cal cabinet room    (安放台上舞台机械电气柜的设备用房)。

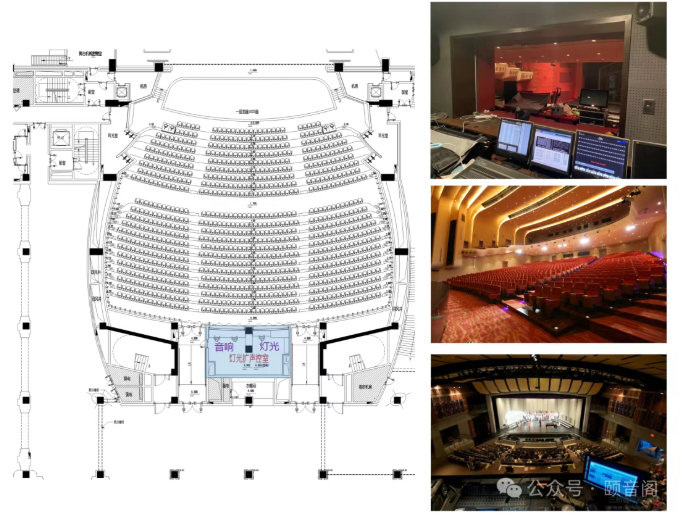

2.15、 灯光控制室 lighting control room  (控制舞台灯光系统的操作用房)。

2.16、 音响控制室 sound control room  (控制舞台音响系统的操作用房)。

 2.17、 舞台机械控制室 stage equipment control room  (控制舞台机械系统的操作用房)。

3、剧场注意事项及舞台专业名词

   3.1、观众厅注意事项

     3.1.1、剧场观众最大俯视角

     观众视线最大俯角，镜框式舞台的楼座后排不宜大于30°，靠近舞台的包厢或边楼座不宜大于35°；伸出式、岛式舞台剧场的观众视线俯角不宜大于30°。

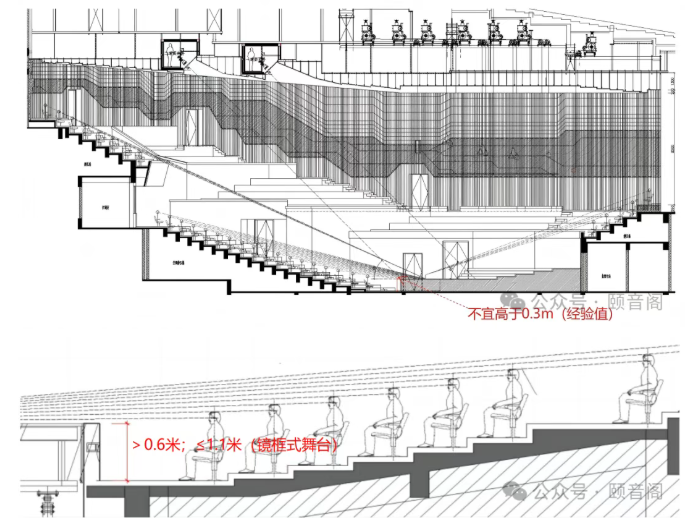

3.1.2、剧场观众第一排坐席地面到舞台高度

      a、 对于镜框式舞台面，不应小于0.60m，且不应大于1.10m。

      b、对于伸出式舞台面，宜为0.30m～0.60m；对于附有镜框式舞台的伸出式舞台，第一排座席地面可与主舞台面齐平。

      c、对于岛式舞台台面，不宜高于0.30m，可与第一排座席地面齐平。

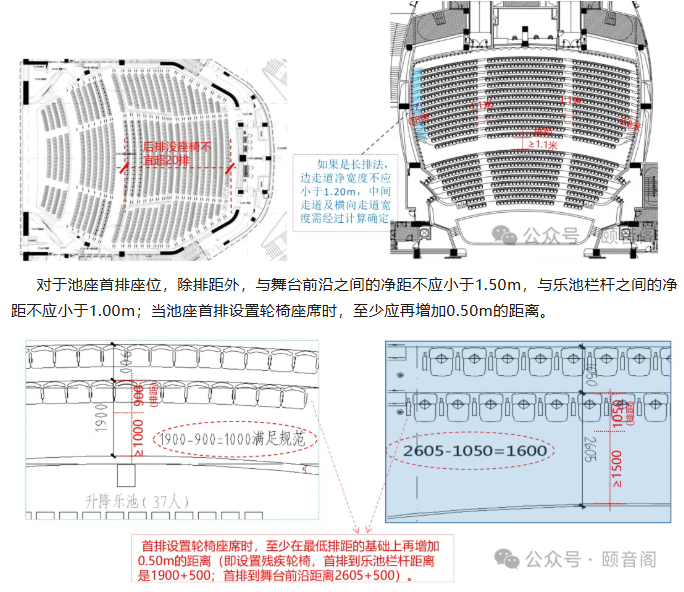

 3.1.3、剧场观众坐席数量及排距

      每排座位排列数目应符合下列规定：

      a、 短排法：双侧有走道时不宜超过22座，单侧有走道时不宜超过11座；超过限额时，每增加一个座位，排距应增大25mm。硬椅不应小于0.80m，软椅不应小于0.90m，台阶式地面排距应适当增大，椅背到后面一排最突出部分的水平距离不应小于0.30m。

      b、长排法：双侧有走道时不应超过50座，单侧有走道时不应超过25座。硬椅不应小于1.00m；软椅不应小于1.10m，台阶式地面排距应适当增大，椅背到后面一排最突出部分水平距离不应小于0.50m。

 3.1.4、剧场观众厅座席

      靠后墙设置座位时，楼座及池座最后一排座位排距应至少增大0.12m；

     在座位升起大于0.50m时，应适当增高靠背高度。当观众厅座席地坪高于前排0.50m以及座席侧面紧临有高差的纵向走道或梯步时，应在高处设栏杆，且栏杆应坚固，高度不应小于1.05m，并不应遮挡视线。

3.1.5、剧场观众厅走道

     两条横向走道之间的座位不宜超过20排，靠后墙设置座位时，横向走道与后墙之间的座位不宜超过10排。

     走道的宽度

     a、短排法：边走道净宽度不应小于0.80m；纵向走道净宽度不应小于1.10m，横向走道除排距尺寸以外的通行净宽度不应小于1.10m。

     b、 长排法：边走道净宽度不应小于1.20m。

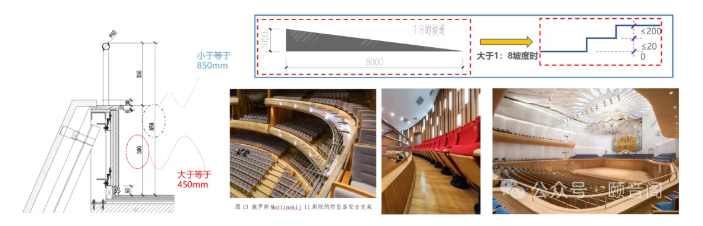

观众厅纵走道铺设的地面材料燃烧性能等级不应低于B1级材料，且应固定牢固，并应做防滑处理。坡度大于1：8时应做成高度不大于0.20m的台阶。

     观众厅应采取措施保证人身安全，楼座前排栏杆和楼层包厢栏杆不应遮挡视线，高度不应大于0.85m，下部实体部分不得低于0.45m。

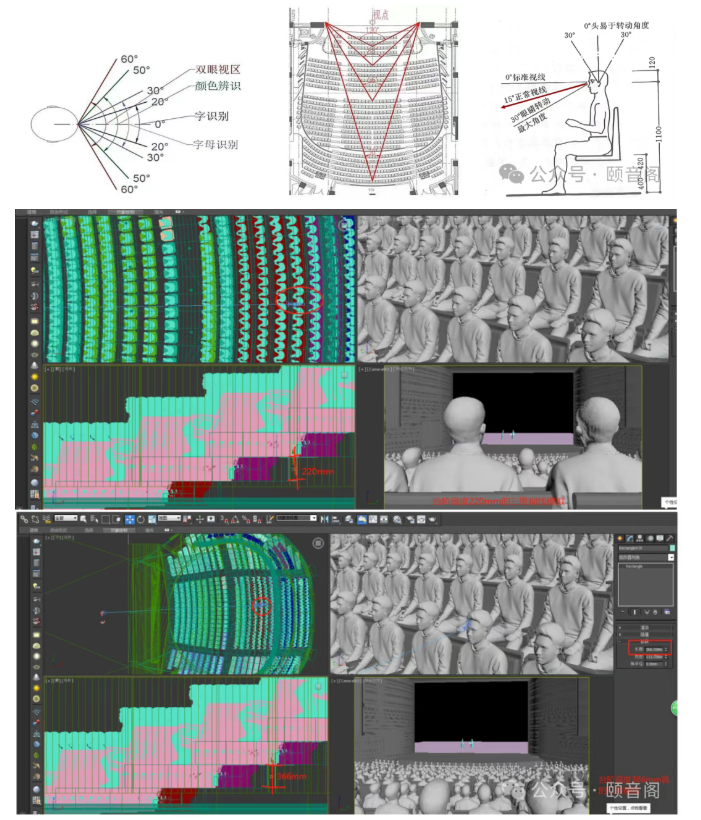

3.1.6、剧场观众厅视线

     看得见——剖面视线升起设计；

     看得清——平面最远视距控制；

     看的舒服——平面、剖面视角分析表示；

     看的全——平面分析，控制偏座。

     要保证观众“看”好，应该做到：看得清、无遮挡、景象不失真。因此在观众厅座椅排布设计中要研究解决下述三方面问题，即视角、视距、视线遮挡。

观众厅的视线设计宜使观众能看到舞台面表演区的全部。当受条件限制时，应使位于视觉质量不良位置的观众能看到表演区的80％。条件允许可以做三维视线分析。

     对于镜框式舞台剧场，视点宜选在舞台面台口线中心处；对于大台唇式、伸出式舞台剧场，视点应按实际需要，将设计视点适当外移；对于岛式舞台，视点应选在表演区的边缘。当受条件限制时，视点可适当上移，但不得超过舞台面0.30m；也可向台口线或表演区边缘后方移动，但不得大于1.00m；

3.1.7、剧场观众厅疏散

《建筑设计防火规范》 5.5.20  剧场、电影院、礼堂、体育馆等场所的疏散走道、疏散楼梯、疏散门、安全出口的各自总净宽度，应符合下列规定：

      1 、 观众厅内疏散走道的净宽度应按每100人不小于0.60m计算，且不应小于1.00m；边走道的净宽度不宜小于0.80m。

            …………

      2、 剧场、电影院、礼堂等场所供观众疏散的所有内门、外门、楼梯和走道的各自总净宽度，应根据疏散人数按每100人的最小疏散净宽度不小于表5.5.20-1的规定计算确定；

比如；

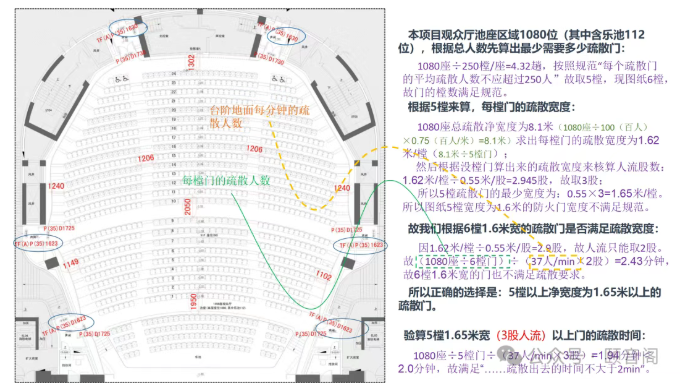

         a、某项目阶梯式观众厅池座区域1080位（其中乐池112位），故先根据总座位数求出疏散宽度：

  故根据规范：

        观众厅走道净宽为：1080/100*0.6=6.48米

       规范要求的最少疏散宽度为： 1080座÷100（百人）×0.75（百人/米）=8.1米

         b、《建筑设计防火规范》 5.5.16 条：  剧场、电影院、礼堂和体育馆的观众厅或多功能厅，其疏散门的数量应经计算确定且不应少于2个，并应符合下列规定：

      1、对于剧场、电影院、礼堂的观众厅或多功能厅，每个疏散门的平均疏散人数不应超过250人；当容纳人数超过2000人时，其超过2000人的部分，每个疏散门的平均疏散人数不应超过400人（比如一个礼堂2400人，需要设置的疏散门数量为：2000/250+400/400=9个）；

      2、对于体育馆的观众厅，每个疏散门的平均疏散人数不宜超过400人～700人。

      c、《建筑设计防火规范》 5.5.19条：  人员密集的公共场所、观众厅的疏散门不应设置门槛，其净宽度不应小于1.40m

     d、《建筑设计防火规范》5.5.16条文解释：  本条有关疏散门数量的规定，是以人员从一、二级耐火等级建筑的观众厅疏散出去的时间不大于2min，从三级耐火等级建筑的观众厅疏散出去的时间不大于1.5min为原则确定的。………………池座和楼座的每股人流通过能力按40人/min计算（池座平坡地面按43人/min，楼座阶梯地面按37人/min）。

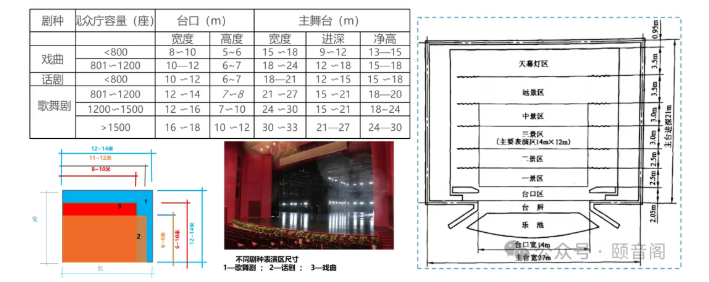

 3.1.8、镜框式舞台台口和主舞台尺度

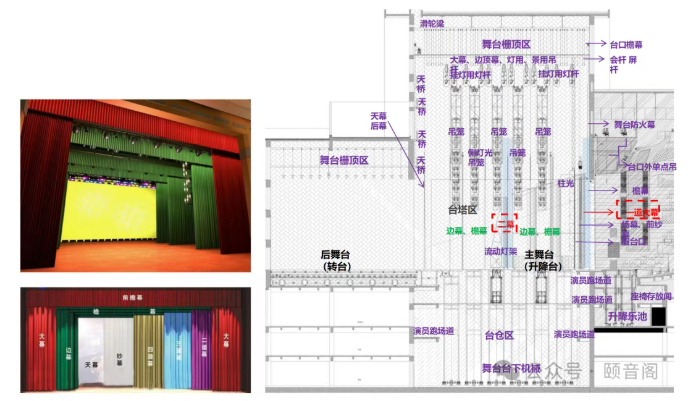

3.2、舞台主要名称解释

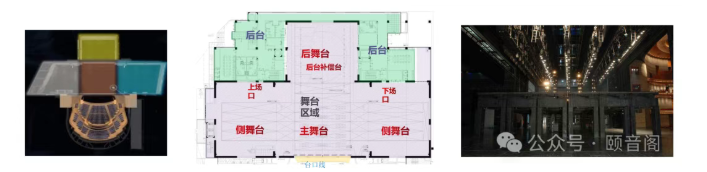

     3.2.1、 主舞台 main stage    (主要的表演空间。对镜框式舞台而言，是指台口线以内的主要表演空间)。

     3.2.2、 侧舞台 bay area    (设在主舞台两侧，为迁换布景、演员候场、临时存放道具、景片的辅助空间)。

     3.2.3、 后舞台 back stage    (设在主舞台后面，可增加纵深方向表演区的空间)。以后舞台前墙、后舞台后墙、后舞台两侧墙为界（品字形舞台的后舞台），还可作为演员排练和存放临场切换布景、道具的临时使用空间。

     3.2.4、 后台 back of house   ( 演职人员准备演出的专用区域)。

       后台主要由演员和剧场管理者使用的区域，包括演出用房（如化妆间、服装间、小道具间、演奏人员休息室、演出设备库房等）、剧院专用设备技术用房（如舞台机械控制室、舞台机械电气设备间、舞台灯光音响控制室、调光柜室、追光室、功放室、同声传译室等）、演出辅助用房（如排练厅、琴房等）、布景道具制作用房（如绘景间、道具制作间、木工间、金工间、布景组装间、储景库等）、通用设备用房（变压器房、配电间、空调机房、消防设置用房等）、剧场管理办公室（如资料档案室、办公室、会议室等）。

3.2.5、 台口 proscenium opening    (舞台面向观众厅的开口。如是主舞台与侧舞台之间的台口则称为侧台口，主舞台与后舞台之间的台口则称为后台口)。

     对于镜框式舞台的台口我们可以理解他是舞台与观众厅的分隔墙体上设置的观演洞口。台口的位置和大小关系到剧场的演出规模和类型。

     条文说明：本规范所指的台口特指观众厅与主舞台之间的台口，如是主舞台与侧舞台之间的台口则称为侧台口，主舞台与后舞台之间的台口则称为后台口。

     3.2.6、 台唇 apron stage    (台口线以外伸向观众席的台面)。

     台口线以外的舞台面及舞台凸出部分。与舞台面共面，又是舞台前的边沿。

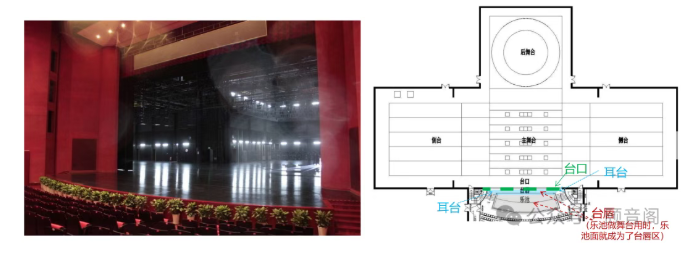

     3.2.7、 耳台 apron side    (台唇边沿至台口外两侧墙之间的舞台部分)。

     3.2.8、 乐池 orchestra pit    (通常设置在台唇的前下方，供伴奏乐队使用的空间)。

 3.2.9、 台仓 understage    (设置在舞台面以下的空间，是台下机械设备运行、安装及检修的基本空间。有些台仓参与演出活动，作为台下景物置换、人员上下的通道)。

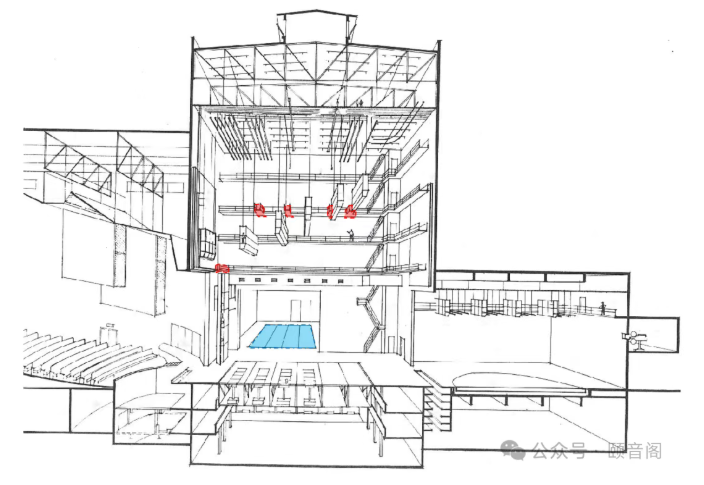

     3.2.10、 台塔 fly tower    (主舞台面以上至屋盖结构下缘的空间，是舞台表演和台上机械设备运行、安装及检修的基本空间)。

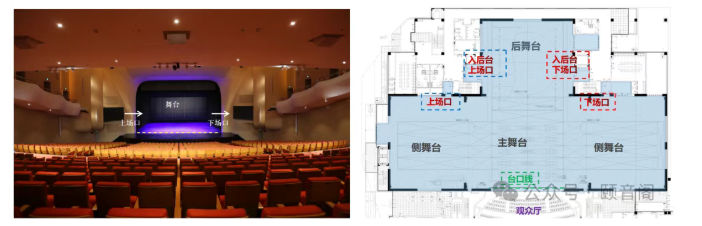

 3.2.11、 上场口 stage right (面对观众时，舞台右侧的演员上场出入口)。

     3.2.12、 下场口 stage left   (面对观众时，舞台左侧的演员下场出入口)。

     3.2.13、 台口线 curtain line ( 台口构造内侧面边线在舞台面上的投影线，是舞台机械定位的基准)。

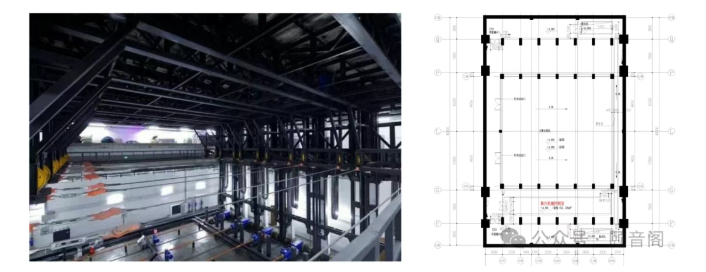

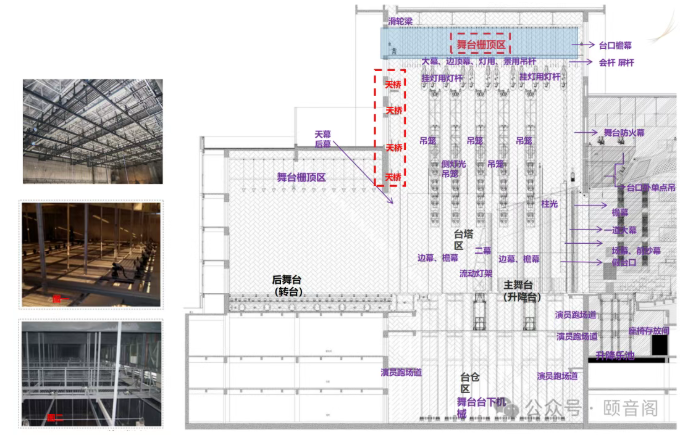

  3.2.14、 栅顶 grid；gridiron    (舞台上部为安装、检修悬吊设备的工作层，俗称葡萄架)。

       是舞台设备安装检修的工作平台，一般属于建筑钢结构，注意需由舞台机械工艺设计提供荷载等条件，再提交建筑结构进行结构设计。栅顶，是舞台上部为安装、检修悬吊设备的工作层，主要用于安装和悬吊灯光、幕布、音响、吊杆等设备。栅顶通常由网架结合平铺或一排排的架子组成，类似葡萄架，因此俗称葡萄架。 栅顶通常分为满铺式和马道式两种，满铺式是在栅顶上铺满踏板，形成整体式工作层。马道式仅在需要安装、维修设备的地方设置行走通道，其余地方不铺踏板，行走通道俗称马道。栅顶的格式通常因为荷载或造价等原因进行选择。

     3.2.15、 天桥 fly gallery  (沿主舞台的侧墙、后墙墙身一定高度设置的工作走廊)。

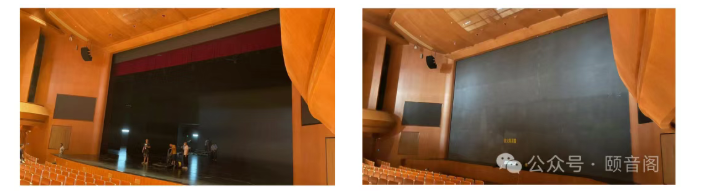

3.2.16、 大幕 proscenium curtain  (分隔舞台与观众厅的软幕。其开启方式又分对开式、提升式、对开斜拉式、串叠式和蝴蝶式等)。

     牵引大幕起闭运动的机械设备为大幕机。大幕机根据运动方式的不同可有对开、升降、斜拉等基本运动形式，并可组合成复合运动。如对开大幕机、升降对开大幕机、三功能大幕机等。大幕机是剧场最重要的舞台机械设备之一，通常有舞台监督指挥与控制。对开大幕机有幕轨钢架、均匀伸缩机构和对开式拉幕系统组成；升降式大幕机有吊幕桁架、卷扬机和索具系统组成；斜拉式大幕机由拉幕卷扬机和索具系统组成；多功能大幕机在部分剧场中，可有将两种功能或三种功能合并，做成多功能大幕机的。

     3.2.16-1   二道幕机

     二道幕机是牵引幕布作起闭运动的机械设备。通常的运动方式为对开，设备可悬挂在大幕和天幕中建的位置。有电动、手动等驱动方式。可将舞台分隔成不同的演出区域或作为背景幕使用，在多幕、多场话剧演出中，常作为场的分隔幕，所以又称为场幕。二道幕机有幕轨系统、驱动系统（电动或手动）组成。

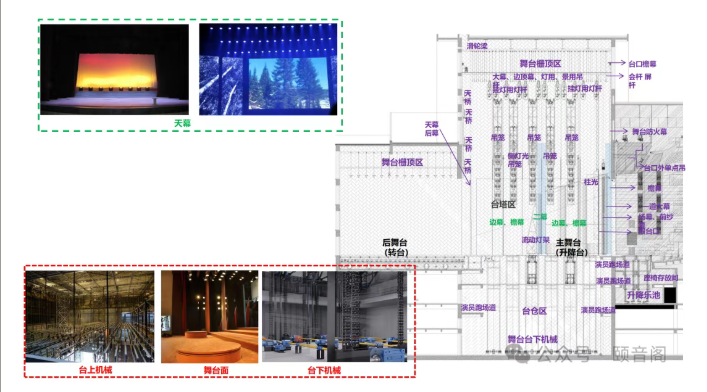

    3.2.17、 天幕 cyclorama    (悬挂在舞台远景区，表现背景的幕布)。

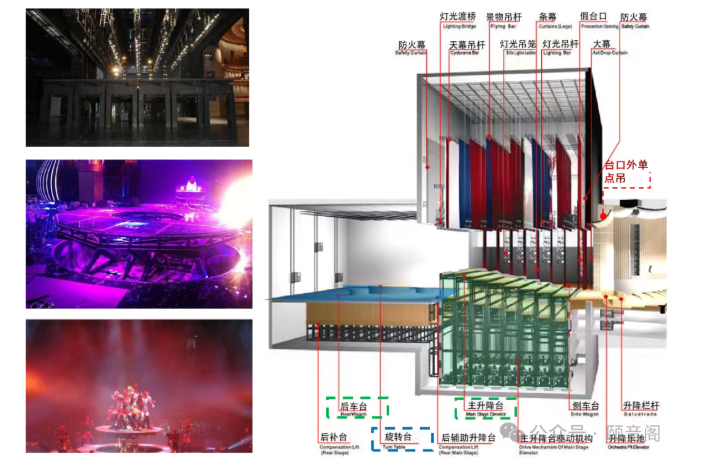

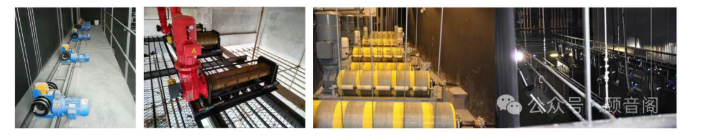

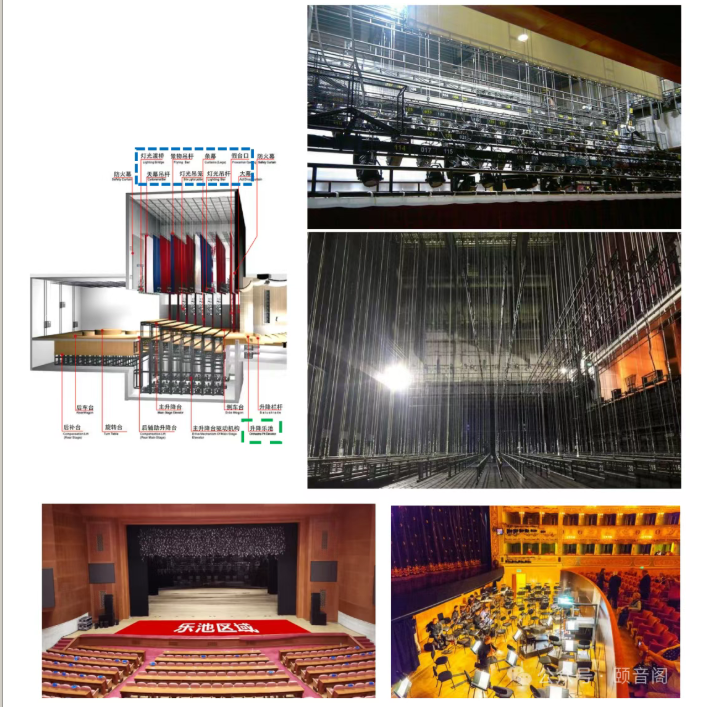

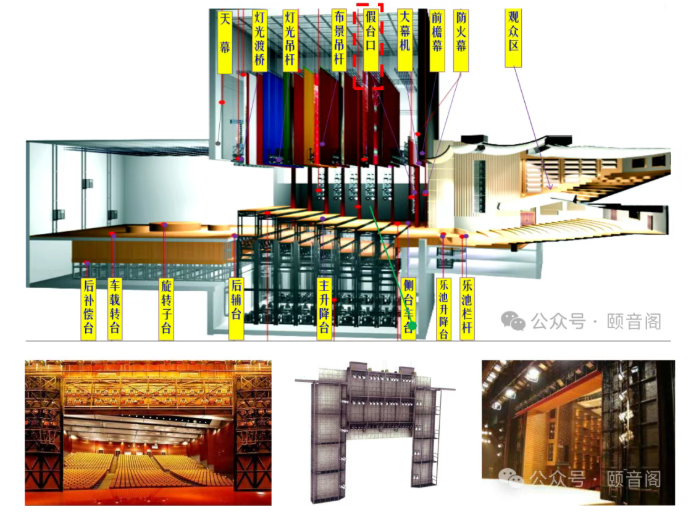

     3.2.18、 舞台机械 stage machinery     (为舞台表演活动服务的机械设备的统称)。

     常规有舞台台上机械设备（灯光吊杆、景杆、柱光架、对开大幕\二幕、防火幕、吊笼、灯光渡桥等）；

     舞台台下机械设备（主舞台升降平台、乐池升降平台、乐池升降栏杆、补偿台、车台、转台等）；

     控制系统（舞台台上控制系统、舞台台下控制系统）、舞台幕布（对开大幕\二幕、横侧幕、天幕、纱幕等。

   3.2.19、 防火幕 fire curtain

      (设置在舞台台口处，在火灾情况下可迅速关闭台口，隔离舞台与观众厅或主舞台以外的其他区域，防止火灾蔓延的专用设备。①有规定的耐火极限、抗风压极限、隔离密封极限、关闭过程时间极限及安全控制等特性要求；②可有隔声功能，当设置在侧台口或后台口时主要以隔声功能为主)；③参考防火分区设置。

     防火幕根据安装位置的不同可分为台口防火幕、后台防火幕及侧台防火幕。目前使用的防火幕主要有两种类型：柔性防火幕和刚性防火幕。根据规范，幕体的耐火极限应不小于60min。对于整体升降式防火幕，紧急情况进行紧急释放时，幕体全行程自重下降时间应在30s～45s之间，距舞台面垂直高度2.5m后的下降时间不应小于10s。（具体参数详见《舞台机械刚性防火隔离幕 GB36726-2018》。

 3.2.20、 假台口 false proscenium  (设置在舞台口之后，由上片和2个侧片组成，可适度改变台口大小，同时可用作悬挂台口灯具的主要设施。

     又称活动台口。其中假台口上片和假台口侧片的术语分别如下：

    1、 假台口上片 portal lighting bridge   可调整台口高度、用于悬挂灯具的桥型金属构架升降装置。

    2、 假台口侧片 portal lighting towers    可调整台口宽度、用于悬挂灯具的塔形金属构架，可做柱光架使用)。

 3.2.21、 渡桥码头 portal bridge   (由天桥上伸出的，通往灯光渡桥或假台口上片的平台或吊板)。

     3.2.22、 车台 stage wagon   (在主舞台、侧舞台、后舞台之间，水平移动的机械舞台）。

   条文说明：①根据设置位置不同有侧舞台车台，简称侧车台；后舞台车台，简称后车台，以及无固定位置的自由式车台等；②用气垫托起设备和荷载、以人力推动并自由移动的称为气垫车台，属自由式车台；③搬运特定对象的车台称为专用车台、如水池车台、冰场车台等。

 3.2.23、 升降台 elevating stage    (舞台上可以升降的机械舞台)。

     条文说明：①当用于特定位置时，可在前面加相应的引导词，如主舞台升降台、后舞台升降台、观众厅升降台等；②当用于特定功能时，可在前面加相应的引导词，如运景升降台、钢琴升降台、软景储存升降台等；③根据结构形式不同可分为：单层、双层、台面可倾斜式、子母式、复合式等，当需要区分时，可在前面加相应的引导词。

     3.2.24、 转台 revolving stag    (舞台上可以水平旋转的机械舞台)。

     条文说明：根据结构形式不同有薄型、伞形、鼓型及拼装式等。可与升降台组成复合结构。当需要区分时，可在前面加相应的引导词，如薄型转台、伞形转台、升降转台、复合转台等。

     根据工艺的需要，可设置在主舞台区，或组合在其他大型设备上，通过旋转运动变换场景。话剧、戏曲剧场多倾向于采用大转台。根据其结构形式，主要有薄型转台、拼装式转台、伞型转台、小装台、环形台、环形台等。

3.2.25、 升降乐池 orchestra lift

     (台面可以升降的乐池)。

      乐池根据驱动方式有：大螺旋顶升式、刚性链顶升式、柔性齿条顶升式、刚性齿条顶升式、水平丝杆剪刀撑、链条提升式、钢丝绳提升式、液压剪刀撑式等。

     3.2.26、 吊杆 batten

     (设置在舞台上空，以单杆或桁架悬挂幕布、景物或灯具等升降的设备。

    条文说明：①根据驱动方式不同分为：手动、电动、液压驱动等；根据驱动形式不同又分为：卷扬式、曳引式等。当需区分时，可在前面加相应的引导词，如手动平衡重吊杆机、电动卷扬式吊杆机（常用）、液压吊杆机等；②根据用途不同，当需区分时，可在前面加相应的引导词，如景杆机、天幕吊杆机、吸音幕吊杆机等。

     吊杆可调整升降速度、固定升降位置等设置，根据驱动方式的不同可分为：手动吊杆、电工吊杆、液压吊杆。

      灯光吊杆：设置在舞台上空用来悬挂灯具的桁架型升降设备。备有为灯具供电和控制的电缆收放装置。灯光吊杆的驱动系统为卷扬机，与景物吊杆卷扬机一样，具有完备的防护装置，转角滑轮、顶滑轮、钢丝绳及索具构成承载设备。安装灯具的桁架式吊杆、灯具保护装置和电缆收放装置组成了承载件。

 3.2.27、 单点吊机 point hoist

    (设置在舞台或演出场地上空，以单一悬吊点吊挂物体升降的设备）。

    条文说明：根据吊点位置是否变化或变化方式的不同可有固定式、自由移动式、轨道移动式等。当需区分时，可在前面加相应的引导词，如自由式单点吊机、轨道式单点吊机等。

   单点吊机是设置在演出场地上空，以单一悬吊点吊挂物体升降的设备。根据吊点位置是否变化和变化方式的不同，有固定式单点吊吊机、自由式单点吊机、轨道式单点吊机等。单点吊机在使用上有较大的灵活性，可进行同步运行，也可分别运行。

      固定式单点吊吊机的特点是卷扬机和吊点位置不变，进场用于在台口外的固定位置零时悬吊物品。固定式单点吊吊机的驱动系统是由电机、减速机、卷筒、排线器、机架、行程限位装置、安全检查装置等组成的卷扬机，承载设备为钢丝绳、索具与重锤等，承载件为吊钩及其附件。

      可移动式式单点吊机的吊点可在一定范围内移动，卷扬机则是固定安装的。吊点有自由移动式、轨道移动式两种，前者是通过转向滑轮人工移动并固定吊点，后者则依靠机械移动吊点；前者吊点覆盖的范围大，后者吊点仅能覆盖轨道的范围以内。

      轨道式单点吊机是一种吊点吊机组合运用的形式，将几个吊点吊机的吊点安装于平行于台口的轨道上，可以沿轨道运行并停留在轨道的不同位置。常用于悬吊大型布景或装置的剧院，而这些布景或装置又是均质的，调整吊点的位置可以使悬吊梁受力均匀；也可以在各个吊点上悬吊不同的物品。

.2.28、 声桥 fore stage sound gallery    (在台口外，前上方顶部安装扬声器的工作桥)。

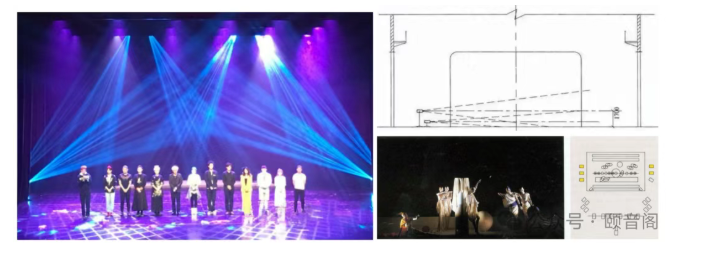

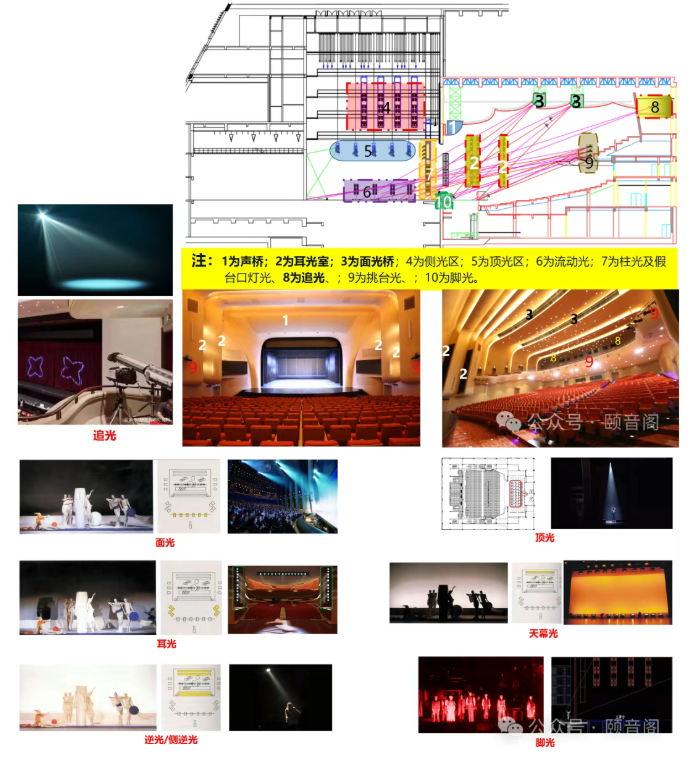

   3.3、剧场灯光系统的主要组成：

 3.3.1、 面光桥 fore stage lighting gallery    (设置在观众厅顶部，用于安装灯具向舞台正面投射灯光的工作桥)。

    3.3.2、 耳光室 fore stage side lighting    (设置在观众厅两侧，用于安装灯具向舞台投射灯光的房间)。

     3.3.3、 追光室 fore stage back lighting    (设置在观众厅后侧，用于向舞台投射追光的房间)。

 3.3.4、  台口柱光架 lighting tower    (在主舞台口内两侧，安装灯具的竖向钢架)。

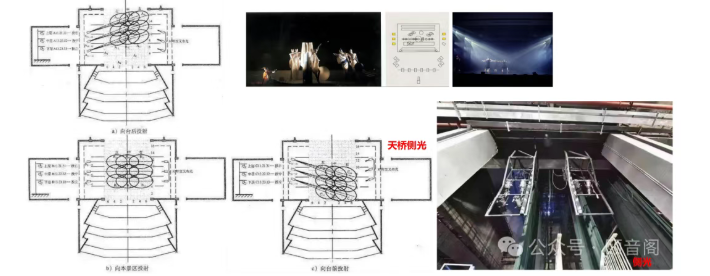

  3.3.5、 灯光吊笼 lighting(cable)basket   (设置在舞台两侧上空，用于安装灯具，可以升降、水平移动的笼状吊架)。

      灯光吊笼是设置在舞台两侧上空用来悬挂灯具以提供侧光并可以上人操作的笼型钢架设备。备有为灯具供电和控制的电缆收放装置。灯光吊笼由吊笼及其导向钢架、提升机构、沿舞台纵深方向运动的水平行走机构、供电及控制电缆的收揽系统组成，其基本运动方式有升降、平移和升降平移组合。

3.3.6、 流动灯光 movable lighting    (布置在舞台台面可移动灯架上的灯光)。

 3.4、剧场音响系统的主要组成：

     扬声器的作用是将调音台混合后的电信号放大，将舞台上的声音还原给观众，将混合后的电信号反馈给乐手和歌手。扬声器转换的声音信号还原于所服务的声场环境，按照不同方式划分有不同的种类和用途。 具备足够的声压级、良好的声场均匀度、平滑的传输频率特征、良好的传声增益、较低的系统噪声等特性，且从单声道到多声道立体效果扩声功能；完全满足和达到剧场的戏曲、戏剧、歌剧、舞剧、音乐剧、交响乐、综合文艺演出、会议、展览、戏曲、情景剧的多种用途的扩声功能；兼容各类调音方式使得操控简便，系统可靠，方便拓展。

     扬声器按驱动方式来分，分别是有源音箱（有源音响是指：内部放有功放板的音响，自供电音响，内置电源和功率放大器，如监听音响、多媒体音响）和无源音箱（无缘音响是指：被动式音响，需配专业功率放大器，需与专业功放连接）；按照频率划分，分别是超低频、低频和全频音箱；按耦合方式划分，则是点声源和线阵列音箱。

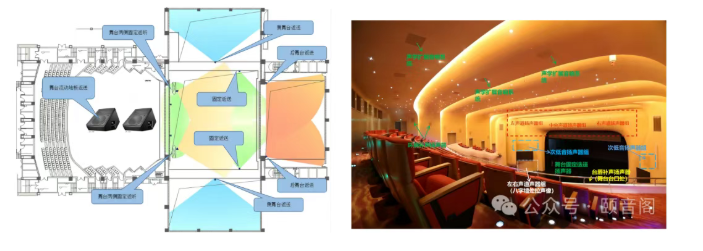

     剧场的音响主要有：中央声道扬声器组、左声道扬声器组、右声道扬声器组、次低音扬声器组、拉声像、环绕补声扬声器、声学扩展音响系统、台唇补声音箱、舞台固定返送扬声器等。
