一份全面音视频会议施工方案，太实用了
音视频会议室项目如何施工？这块项目弱电人做的也比较多，一直有朋友多次讨论到。
本期我们通过一份音视频会议施工方案详解这块，这份比较全面，一起来看下。 一、项目概况 xx新办公楼会议室集成建设，现在主要在于对工程进行有序实施，对项目的质量、安全和工期等三个进行科学统筹，实现以最少的资源损耗、最快的施工速度，达到预定的质量目标。 二、编制标准与依据 （GB51348-2019）《民用建筑电气设计标准》 （GB50731-2006）《厅堂扩声系统设计规范》； （GB50194-2022）《建设工程施工现场供电用安全规范》 （GB50198-2011）《民用闭路监视电视系统工程技术规范》； （GB50200-2018）《有线电视系统工程技术规范》； 三、工程内容 根据招标的要求，我方将在规定的工程进度计划期限内完成以下主要的工作内容： 1、系统深化设计； 2、系统硬件设备材料的供应及其运输、包装、仓储； 3、系统设备与材料出厂前测试及检验； 4、系统的安装和布署； 5、系统的调试和现场测试； 6、系统正式验收移交业主之前的试运行和系统维护； 7、系统技术培训和验收移交后3年质量保证期及技术服务与支持； 8、编制系统竣工图及竣工资料； 9、上述工作所需的附件、工具、备品、备件、资料、档案的提供。 10、招标文件中所提及的针对承包人的其他要求。 四、专项工程施工步骤 一、工程的施工、调试工作的主要原则是要规范化 有了很好的理论设计和合理的设备选型，那么规范化的施工、调试就是设备最终能正常工作，发挥最佳性能，达到最佳音响效果的保证。 就供电要求而言.专业设备中有用电量大小之分;有音频、视频、灯光器材之分；它们对供电方式、供电线路的要求不尽相同.供电不合理是工程最大的隐患。合理的供电方式应该是:音响的电源尽量单独供给,灯光设备耗电量大,尽量采用三相供电,而且各相功率应配平;合理的供电线路应该是:根据耗电量严格选定线径,线路铺设和连接一定要按国家有关标准执行,严禁非电工操作。 二、连接方式的要求 专业音响灯光工程包括的设备多,输入输出接口方式不同,线路长短不一,尤其要求系统具有抗干扰能力,所以设备如何连接就会直接影响工程质量.当然,在保证质量的前提下,系统的总体“联接”方案可以根据技术人员的经验以及操作人员的习惯来进行,但设备的输入输出端子之间的连接方式必须按照统一的标准进行,否则极有可能影响工程质量.常用设备的输出输入方式的不外乎平衡和不平衡两种,端子有莲花、两芯、三芯、卡侬公母之分。 三、具体施工内容 由于该工程具有较高的规范性和可靠的质量，所以在工程具体实施中需要按照相应的标准和程序进行施工，对于多功能厅性质的工程而言，其施工内容主要集中在管线敷设和设备安装上。 在工程施工中会涉及大量的管线敷设与设备安装工作，为了使各方能详细了解本公司的施工环节，下面将分几方面进行施工内容的介绍。 1）、管线敷设 该工程管线敷设数量多，线路复杂，本公司将严格按照国家有关标准及该工程设计要求来进行。 室内布线： 一般规定： 1.布线及敷设方式根据建筑物的性质、要求、用电设备的分布及环境特征等因素确定。避免因外部热源、灰尘聚集及腐蚀或污染物存在对布线系统带来的影响。防止在敷设和使用工程中因受冲击、振动和建筑物的伸缩、沉降等外界应力作用而带来的损害。 2.敷设方式可分为： 明敷——导线直接或者在管子、线槽等保护体内，敷设于墙壁、顶棚的表面及桁架、支架等处； 暗敷——导线在管子、线槽等保护体内，敷设于墙壁、顶棚、地坪及楼板等内部，或者在混凝土板孔中敷线等。 3.金属管、塑料管及金属线槽、塑料线槽等布线，采用绝缘电线或电缆。在同一根管或线槽内有几个回路时，所有绝缘电线和电缆都应具有与最高标准电压回路相同的绝缘等级。 4.布线用塑料管（硬质塑料管、半硬塑料管）、塑料线槽及附件，采用氧指数为27以上的难燃型制品。 金属管布线： 1.建筑物顶棚内，采用金属管布线。 2.明敷于潮湿场所或埋地敷设的金属管布线，采用水、煤气钢管。明敷或暗敷于干燥场所的金属管布线可以采用电线管。 3.三根及以上绝缘导线穿于同一根管时，其总截面面积（包括外护层）不应超过管内截面积的40%。两根绝缘导线穿于同一根管时，管内径不应小于两根导线外径之和的1.35倍（立管可取1.25倍）。 4.穿金属管的交流电路，应将同一回路的所有相线和中性线（如果有中性线时）穿于同一根管中。 5、穿线配管表 在工程穿管中，从安全性考虑，金属管和塑料管的内径都需要根据所需线材的截面积和数量来确定，下面是针对该工程相应的配管表：

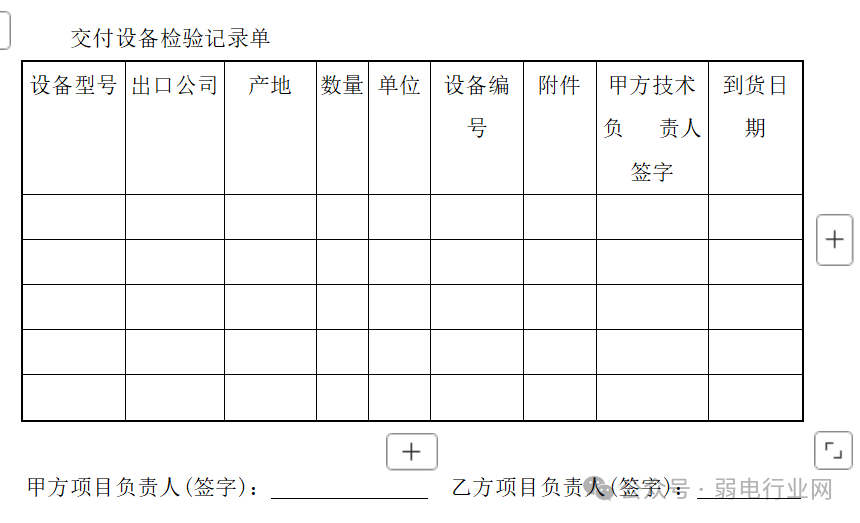

2）、吊装件安装 该工程需要对一些必要的设备进行吊装，以达到设计和布局的要求，为了保证吊装工作能安全、规范地进行，本公司特别进行吊装件的安装。 1. 各种吊装件全部采用正规合格材料制作。 2. 各种吊装件的制作和安装要充分考虑美观和设计要求。 3. 各种吊装件的安装完全符合安全标准。 4. 各种吊装件的质量、外观、安装位置必须得到甲方的认可。 3）、设备检验 该工程的音响所包含的各类设备数量众多，型号复杂，功能不同，加之设备到货期及运输渠道的原因，所以可能存在设计及订购要求与实际到货情况有一定的差异，为了充分保证工程质量，为系统安装提供可靠的保证，同时也为了避免双方的纠纷，本公司将对到货设备进行完善的检验程序。 1. 设备到货后（现场），由甲乙双方指派技术责任人员，分批、分类地对所有设备进行单件、单项地检验。 2. 设备检验以符合原设计型号、标准、数量、性能为准。 3. 设备检验中需要乙方提供单件设备的原始资料、出厂证明、合格证书以及必要的进口手续。 4. 设备检验应该在设备包装、外观、形状以及原始附件等方面严格要求。 5. 设备检验应该做好详细的原始记录，并由双方责任人员和项目负责人签字确认以后存档，作为工程资料备查。 6. 设备经过检验后证明设备状况已经经过甲方确认，完好无损，性能达到设计要求。
4）、设备安装 根据施工进度要求，在工程的中后期，就应该进行设备的全面安装工作，这期间是对系统进行规范连接、布局、形成系统整体结构的关键时期，本公司为了将设备安装工作更规范更完备地进行，拟进行完善的安装程序。 1. 设备安装必须在所有辅助工程完全具备施工条件后再进行。 2. 设备安装必须由具有相应资格证书及条件的施工人员来完成。 3. 设备安装必须遵守国家及北京市有关电器安装的标准。 4. 设备安装人员遵守原设计中的各项技术要求。 5. 设备安装必须与相关部门或施工项目协同完成。 6. 设备安装应该认真做到程序规范，方法得当。 7. 设备安装必须充分考虑日常操作及维护的方便。 8. 设备安装应该做到布局合理、连接可靠、工艺考究。 9. 设备安装应该做到现场整洁，设备无损清洁。 5）、设备调试 本着认真负责的精神，本公司拟进行如下的调试工作： 1.设备调试必须待所有设备安装到位，不存在任何安全及性能隐患后再进行。 2. 设备的调试应该保证各设备在电源正常供应，连接可靠时进行。 3. 设备的调试必须在得到甲方认可批准的情况下进行。 4. 设备以调试依照从简至繁，从整体到局部的原则进行。 5. 设备调试以国家有关标准为目标。 6. 设备调试将配合相关系统进行设备运行状况的检测。 7. 设备调试将在其生产厂家规定的技术推荐值上进行，以保证设备能充分地发挥其技术性能。 8.设备调试将主要集中在各设备的设定、调节及在该场所下形成的声学效果等技术性能上满足要求。 9.设备调试将结合系统的测试进行。 10.设备调试情况，各设备的设定，调试结果及声场最终形成情况，都必须详细记录在案，做为工程资料，以方便以后查阅和维护。

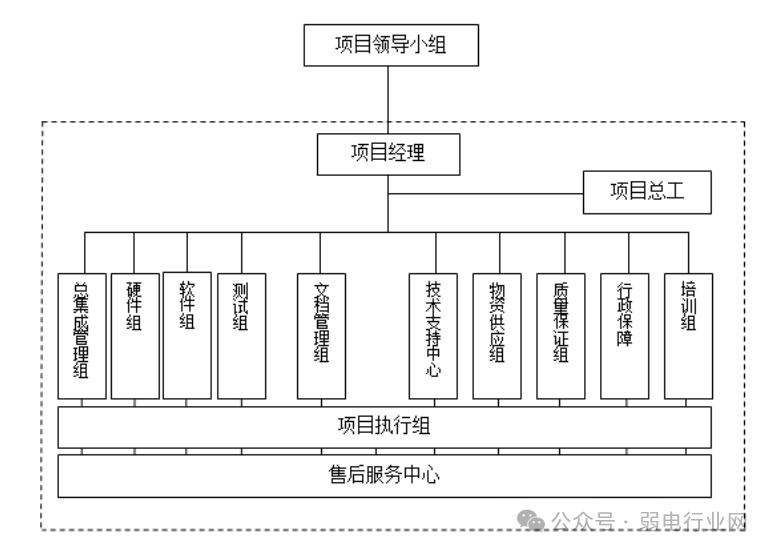

五、施工人员组织与架构 施工组织机构框图
项目执行小组内部职责分工如下： 1 项目经理：负责各方面的关系协调，负责对项目的设计、实施方案、进度、人员和费用管理的总体把握，并向双方领导汇报工作情况。 2 项目总工：负责项目实施全过程的技术工作，组织技术人员进行开发、测试、部署实施、并对质量、安全等问题进行把关。 3 项目执行组：负责执行整个项目中系统软硬件系统的安装、开发、调试安装、相关培训等的技术工作，主要包括系统集成管理组、硬件组、软件组、测试组、文档管理组等，他们的职责分别是： 总集成管理组：负责整个项目的系统集成管理工作； 硬件组：负责整个项目的硬件安装和调试； 软件组：负责项目的应用软件的设计、开发工作； 测试组：负责项目的测试； 文档管理组：负责项目的技术文档形成、保管等工作。 物资供应组：提供项目所需的计算机主机、硬件设备和系统运行后系统保障所必须的备品备件管理；各种设备的采购和管理工作。 质量保证组：负责项目实施过程中的质量控制。 行政保障组：负责保障项目实施过程中的行政事务支撑，如法律咨询、出差的订票订房，培训安排等。 培训组：负责项目的技术培训和技术支持工作。 六、制订工程实施计划 一、制订工程实施计划 项目组成立后即制定工程实施计划，该计划中包括以下具体内容： 前期调研工作计划，包括调研内容、人员、时间； 主要设备的采购、运输计划 主要设备、软件系统的到货验收、移交计划 小区智能化系统设备的安装、调试计划 系统正式移交计划； 系统培训计划 系统投入试运行计划； 系统维护计划； 系统终验计划；
二、工程实施 在工程计划制定完成后，进入工程实施阶段，具体包括以下工作： 前期需求调研； 主要设备的采购； 主要设备运输到工程现场； 主要设备的到货验收、移交 小区智能化系统设备的安装、调试计划 系统正式移交 系统初验 系统培训 系统试运行。 七、售后保证与维护 一、如何实现我公司售后维护保养服务的内容 在服务期内，根据用户计算机网络系统的运行情况，我方将提供7*24小时报障热线。备件库有备件的，1个工作日内更换，无备件的，在收到厂家备件1个工作日内进行更换。 故障排除服务 保证在客户向技术支援中心申告系统故障之后立即作出响应，并在确认了网络故障之后两小时提出解决方案。如需要现场服务时，保证在1个工作日内赶到用户现场。 解决故障的方式包括: 电话支持（立即响应） 我公司技术支援中心（CTC）技术人员将通过电话进行技术支持,协助和指导客户方的技术人员确定故障原因, 找出解决办法。 远程支持（立即响应〕 当电话支持不足以解决问题或故障情况比较复杂时，公司的技术人员将在客户方技术人员的协助下，通过远程登录的方式登录进入客户方的局域网。公司的技术人员在客户方技术人员的协助下确定故障原因，排除障碍。 现场支持 当电话支持和远程支持都不足以解决问题,确需技术人员到现场时，公司技术支援中心（CTC）将派指定技术人员赶赴现场。根据故障的具体情况进行故障诊断，尽快排除故障。 用备件替换出现故障的网络设备或设备模块 公司与硬件、软件供应商保持良好、稳固的合作关系，为客户提供必要的备件支持。当出现用户故障设备没有可以更换的备件时，我方将以最快的时间为用户提供需要的备件。 定期检查服务 每1个月，公司将主动派有经验的技术人员到客户现场，对系统进行检查、诊断、维护。在定期检查服务前两星期，公司将提供检查内容，得到用户确认后即进行服务，对所有用户的要求和检查结果进行记录整理，评估系统的运行状况，及时发现问题隐患，为系统维护提供预警信息。在定期检查服务后向用户提供书面检查报告及改进措施。 二、维保服务质量保障措施 1） 三年工程质保服务与终身维修服务 我公司对本项目实行三年工程质保服务与终身维修服务，解决相应的使用与技术方面的问题。 2） 提供7 × 24小时服务 用户可以通过不同方式向客户服务响应中心提出服务申报。如：通过电话、传真、信函、E-mail、来访。客户服务中心由专人值守，在下班后，用户可以直接拨打项目总联系人或客户服务响应中心负责人手机，我们保证用户的问题在任何时间都能得到及时的响应。 3）十分钟电话响应 我公司在接到用户的报修请求后的10分钟内，安排专人与用户电话具体联系，确定上门维修事宜。 4） 现场服务 我公司在接到设备故障通知或服务要求后，市区内6小时到场进行故障修复。对于暂时无法解决的故障而影响用户正常使用的，我公司承诺：免费提供高档次或同档次设备供用户代用，直至问题得到解决为止。 5） 备件支持 我公司维修中心设有备件库，备有充足的备件和备机；备件库定期进行库存核查和零备件补充，保障了用户设备出现故障时在最短时间内能给予修复。 |
