机房工程施工细节标准做法，每张图都有说明

前面我们曾分享一些美观的机房布线效果图，整齐的机房布线都是非常注意细节的，本期我们来看下机房工程的细节施工规范。

一、细节施工图说明

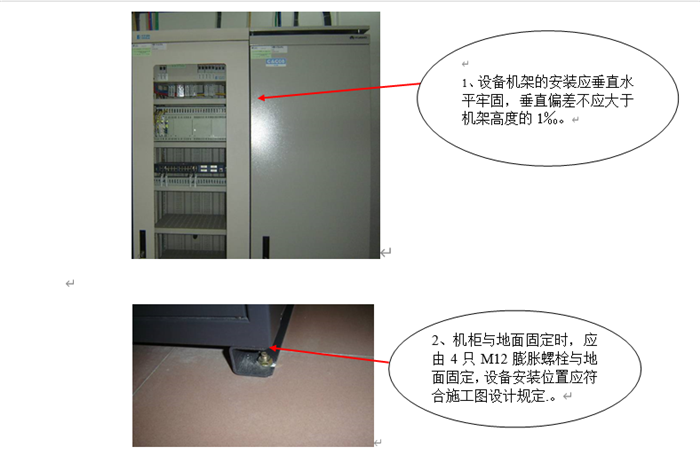

1、机柜安装

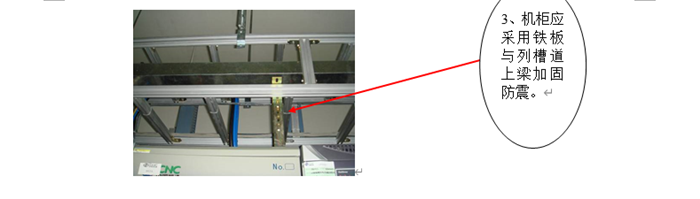

2、机柜机顶加固防震

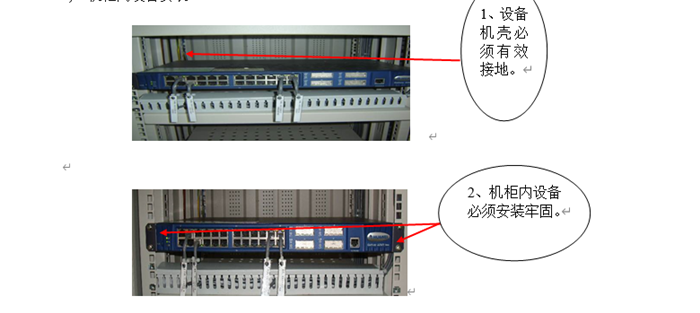

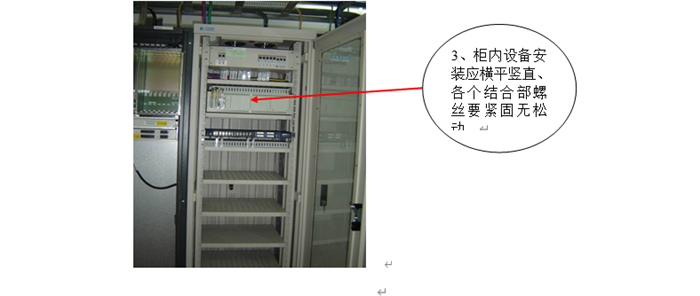

3、机柜内设备安装

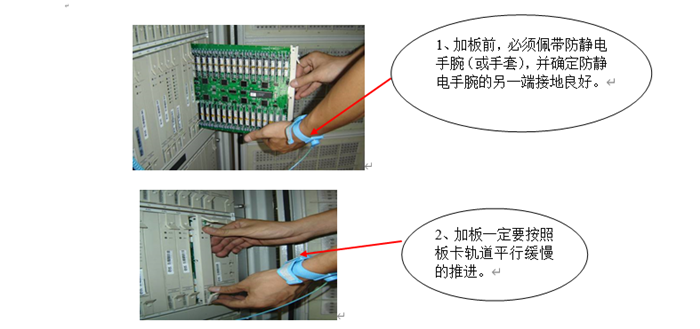

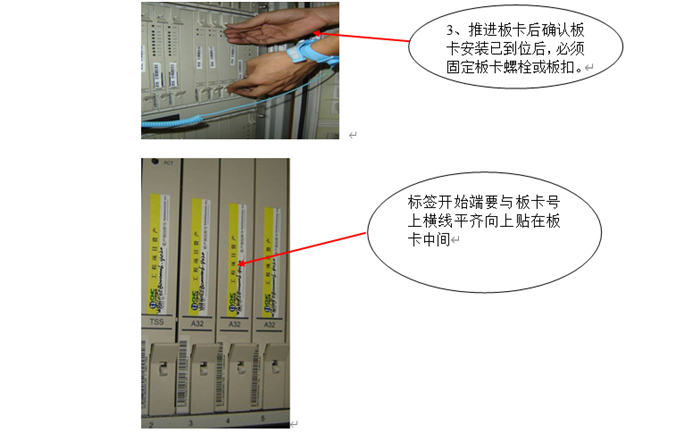

4、设备板卡及标签

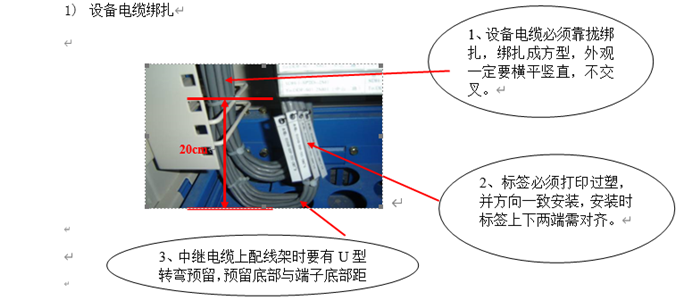

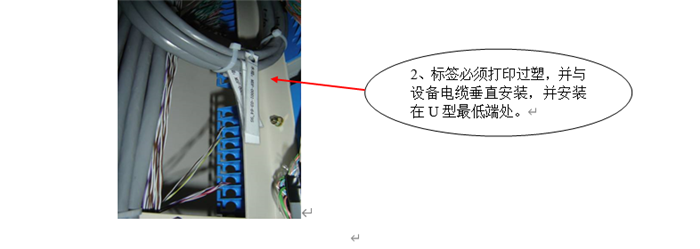

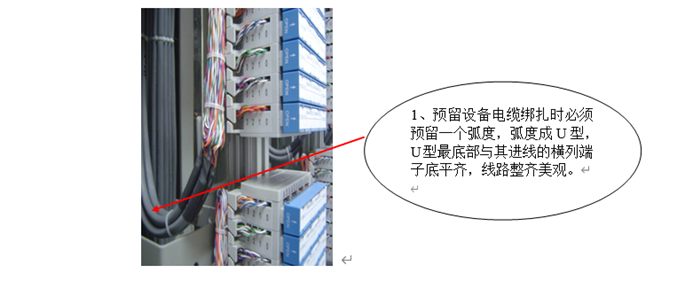

5、语音设备及电缆标签

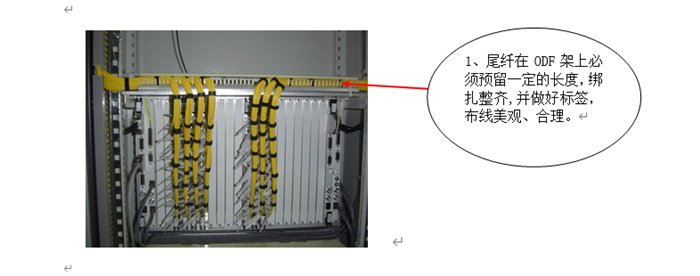

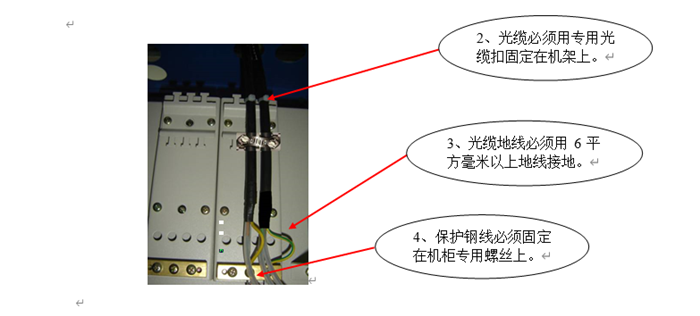

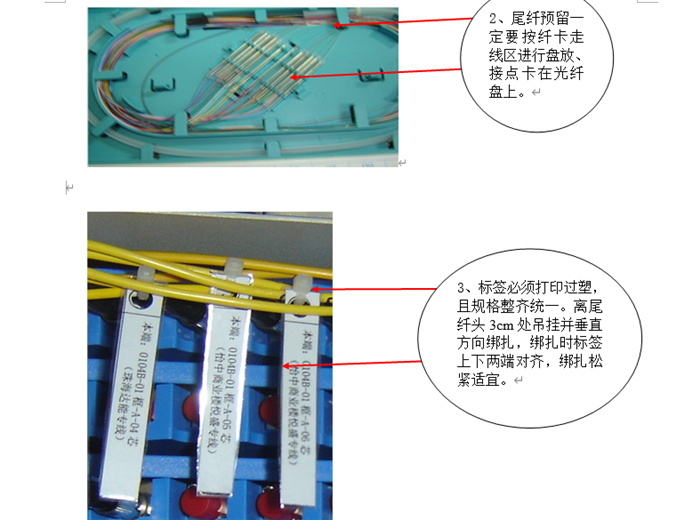

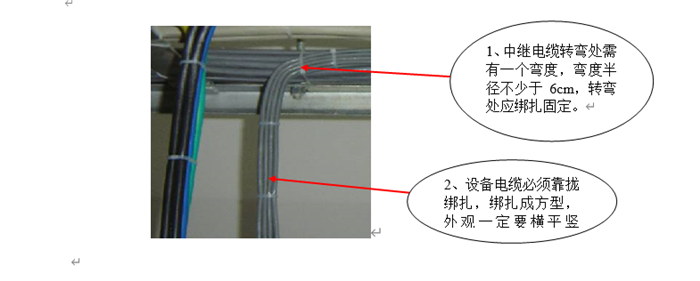

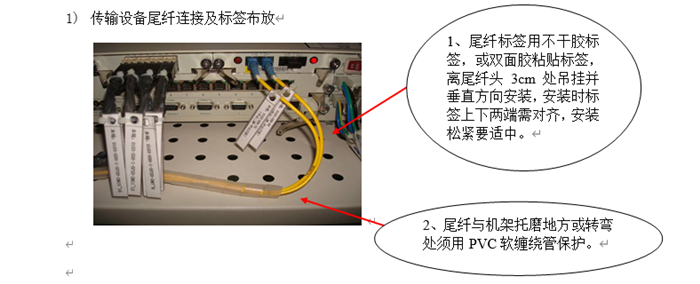

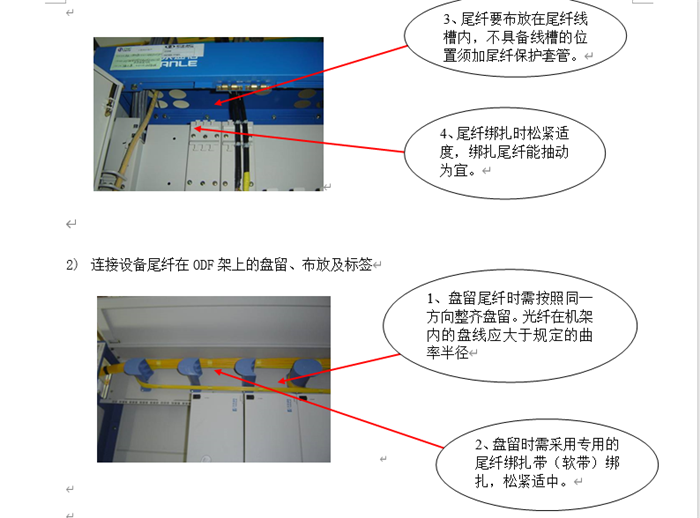

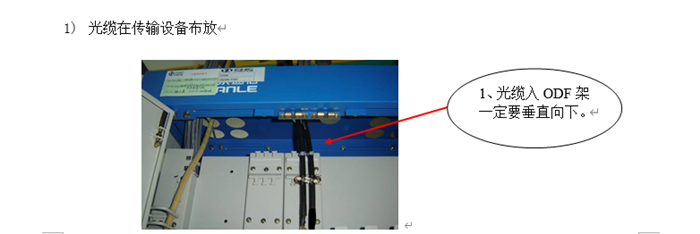

6、光纤

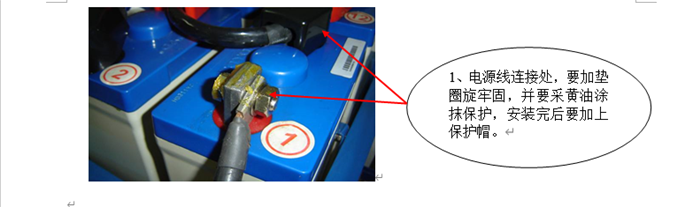

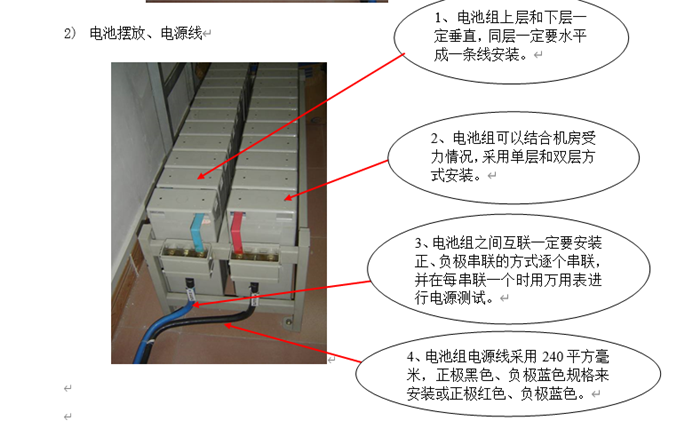

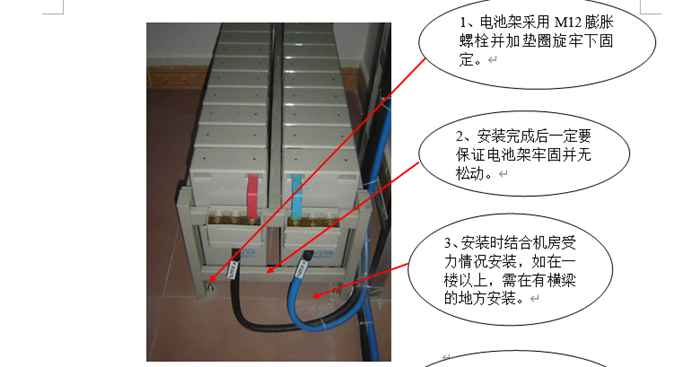

7、蓄电池

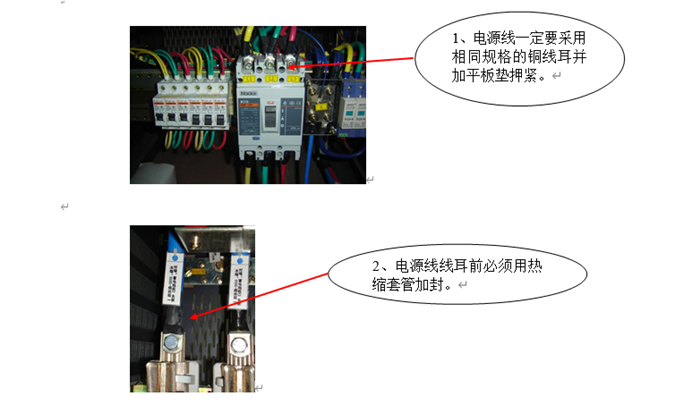

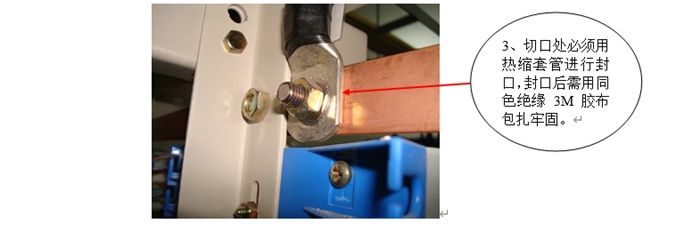

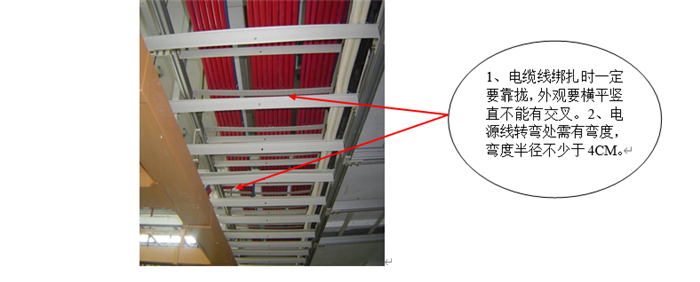

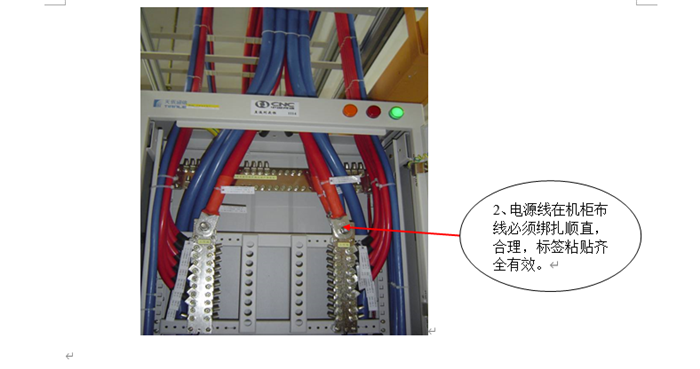

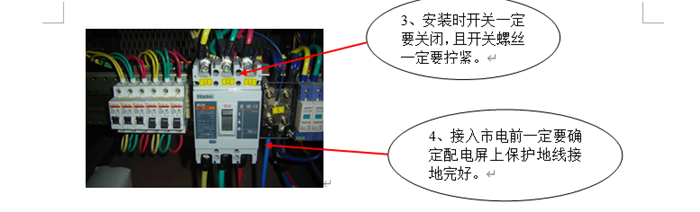

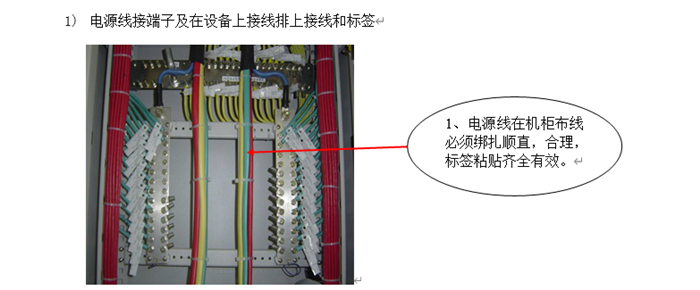

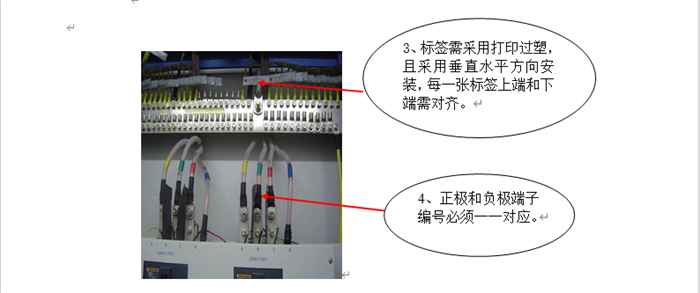

8、电源线

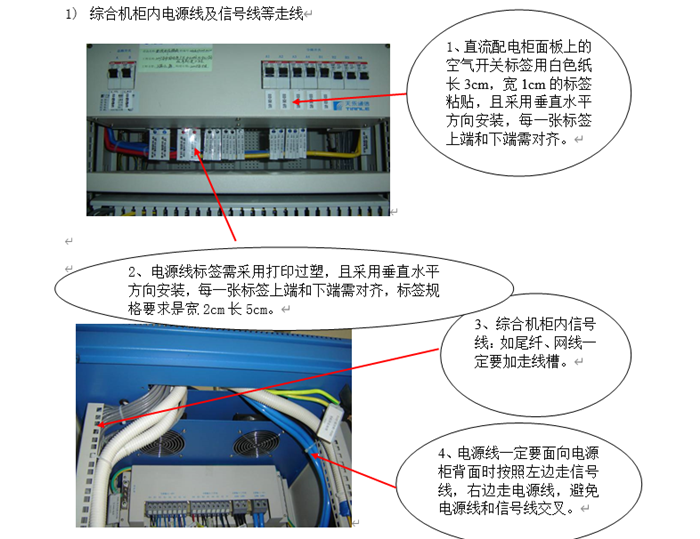

9、综合机柜类

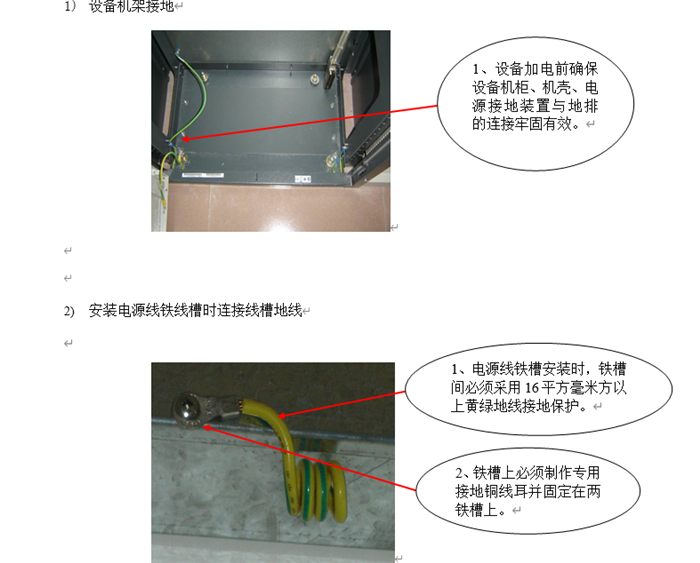

10、设备接地

二、注意事项
1、在机房做独立的接地引下线到大楼的综合接地点。
2、闭路电视系统接地通过在弱电机房中以一点接地方式达成，接地线绝不会形成封闭回路。接地线为6mm2的多芯绝缘铜线与弱电接地端子连接。
3、机房内的桥架、线管每隔5m作一次接地。桥架、吊挂铁件、机架或机壳，金属管道，金属门窗以及其它金属管线，均作良好接地并相互妥善连通。
4、设置在建筑物内的共用电视系统的同轴电缆外导体，金属管，设备外壳，均相互连接并接地，组成防雷电感应的户内防雷线路系统。
5、为了防止干扰使计算机系统稳定可靠地工作，计算机直流地不与交流工作地线相短接或混接。交流线路配线均不与直流地线紧贴或近距离地平行敷设。
6、采用非屏蔽双绞线穿钢管或金属桥架敷设时，在经过需要屏蔽的场合时，各段钢管或金属桥架均须使用6mm2的多芯绝缘铜线或接地片连接保持电气连接并接地。
